Tamanhos e dimensões do flange ASME B16.5
Nov 19, 2025
Especificação de tamanhos e dimensões de flange ANSI / ASME B16.5
Em geral:
A norma ASME B16.5 é limitada a flanges de tubos e acessórios flangeados, flanges cegos, flanges redutores e parafusos de flange relacionados, juntas de flange e juntas de flange. Abrange flanges das classes de pressão 150, 300, 400, 600, 900, 1500 e 2500. Os tamanhos são fornecidos em unidades métricas e usuais nos EUA, de NPS 1⁄2 a NPS 24.

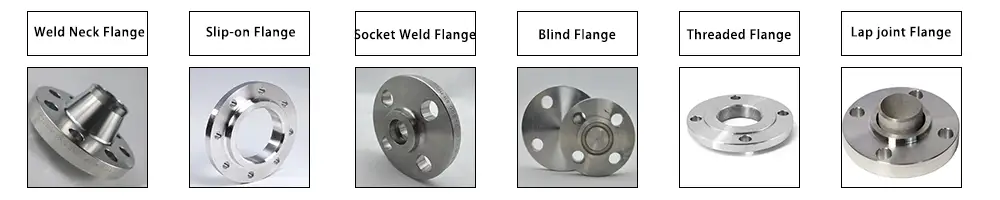

ASME/ANSI B16.5 fornece:
- Flange de pescoço soldado
- Deslizar-no flange
- Flange de solda de soquete
- Flange cego
- Flange roscada
- Flange de junta sobreposta
Tamanho
No NPS, é a designação do tamanho nominal do flange ou dos acessórios de flange. NPS relacionado ao diâmetro nominal, DN nas normas internacionais, relações abaixo:
| NPS | DN |
| 1⁄2 | 15 |
| 3⁄4 | 20 |
| 1 | 25 |
| 1 1⁄4 | 32 |
| 1 1⁄2 | 40 |
| 2 | 50 |
| 2 1⁄2 | 65 |
| 3 | 80 |
| 4 | 100 |
NOTA: Para NPS Maior ou igual a 4, o DN relacionado é DN=25 (NPS).
Marcações
- Nome: Nome do fabricante ou marca registrada
- Material: Fundido ou Forjado, padrão de material ASTM xxx.
- Classificações de pressão: (ou seja, classe 150, 300, 400, 600, 900, 1500 ou 2500)
- Conformidade: ASME B16.5 ou outro padrão B16.
- Temperatura: Se for observada uma temperatura, indique a classificação de pressão correspondente.
- Tamanho: NPS
- Flanges de junta de anel: Devem ser marcados com a letra R e o número da ranhura do anel.
- Marcação de vários materiais: No caso de uso de vários materiais.
Materiais
- ASTM A105 para flange de aço carbono forjado
- ASTM A350 para aço carbono forjado, flange de aço de baixa liga
- ASTM A182 para flange de liga de aço e flange de aço inoxidável
- ASTM A216 para fundição de flanges de aço carbono
- ASTM A352, ASTM A217
- ASTM A515 Gr 70, 65 para flange de placas
- ASTM A516 Gr 70, 65 para flange de placas de aço carbono e baixa liga
- ASTM A203, A204
- ASTM A387 Gr 11, 22, 91 CL 2 para flange de placas de aço-liga
- ASTM A240 Grau 304/L, 316/L para flange de placa de aço inoxidável
DIMENSÕES
Flanges de tubo classe 150 e conexões flangeadas
Modelos para Perfuração de Flanges Classe 150
|
NPS |
Diâmetro externo,O |
Perfuração (2), (3) |
Comprimento de Parafusos, L (4) |
|||||
|
Garanhão Parafusos (1) |
Máquina Parafusos |
|||||||
|
Diâmetro de Parafuso Círculo, W |
Diâmetro de Parafuso Buracos, em. |
Número de Parafusos |
Diâmetro de Parafusos, em. |
1.5-milímetros Criado Face |
Anel Articulação |
1.5-milímetros Criado Face |
||
|
1∕2 |
89 |
60.5 |
5∕8 |
4 |
1∕2 |
55 |
… |
50 |
|
3∕4 |
99 |
69.8 |
5∕8 |
4 |
1∕2 |
65 |
… |
50 |
|
1 |
108 |
79.2 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
1 1∕4 |
117 |
88.9 |
5∕8 |
4 |
1∕2 |
70 |
85 |
55 |
|
1 1∕2 |
127 |
98.6 |
5∕8 |
4 |
1∕2 |
70 |
85 |
65 |
|
2 |
152 |
120.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
2 1∕2 |
178 |
139.7 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 |
190 |
152.4 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 1∕2 |
216 |
177.8 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
4 |
229 |
190.5 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
5 |
254 |
215.9 |
7∕8 |
8 |
3∕4 |
95 |
110 |
85 |
|
6 |
279 |
241.3 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
8 |
343 |
298.4 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
10 |
406 |
362.0 |
1 |
12 |
7∕8 |
115 |
125 |
100 |
|
12 |
483 |
431.8 |
1 |
12 |
7∕8 |
120 |
135 |
100 |
|
14 |
533 |
476.2 |
1 1∕8 |
12 |
1 |
135 |
145 |
115 |
|
16 |
597 |
539.8 |
1 1∕8 |
16 |
1 |
135 |
145 |
115 |
|
18 |
635 |
577.8 |
1 1∕4 |
16 |
1 1∕8 |
145 |
160 |
125 |
|
20 |
698 |
635.0 |
1 1∕4 |
20 |
1 1∕8 |
160 |
170 |
140 |
|
22 |
749 |
692.2 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
|
24 |
813 |
749.3 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
NOTAS:
(a) As dimensões estão em milímetros
(1) O comprimento do parafuso prisioneiro não inclui a altura das pontas.
(2) Para furos de parafusos de flange.
(3) Para revestimento pontual.
(4) Os comprimentos dos parafusos não mostrados na tabela podem ser determinados de acordo com o Apêndice C não obrigatório.

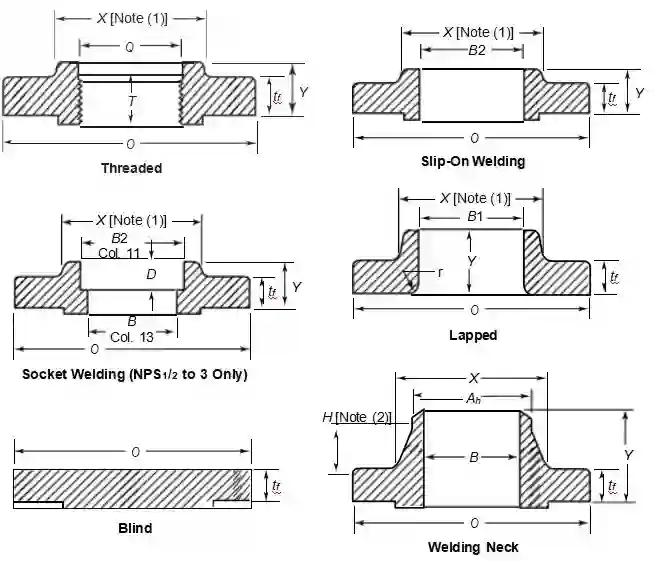

Dimensões ASME B16.5 de flanges classe 150
| NPS | Diâmetro externo do flange, O | Espessura Mínima do Flange,tf (3)–(5) | Junta sobreposta de espessura mínima, tf | Diâmetro do cubo, X | Diâmetro do cubo WN, Ah (6) | Rosca/ SW/SO, Y | Lapidado, Y | Pescoço de soldagem, Y | Comprimento mínimo da rosca rosqueada, T (7) | SW/SO mínimo, B2 | Mínimo lapidado, B1 | SW/SO, B (8) | Raio de canto, r | Profundidade do soquete, D |
| 1∕2 | 89 | 9.7 | 11.2 | 30 | 21.3 | 14 | 16 | 46 | 16 | 22.4 | 22.9 | 15.7 | 3 | 10 |
| 3∕4 | 99 | 11.2 | 12.7 | 38 | 26.7 | 14 | 16 | 51 | 16 | 27.7 | 28.2 | 20.8 | 3 | 11 |
| 1 | 108 | 12.7 | 14.2 | 49 | 33.5 | 16 | 18 | 54 | 18 | 34.5 | 35.1 | 26.7 | 3 | 13 |
| 11∕4 | 117 | 14.2 | 15.7 | 59 | 42.2 | 19 | 21 | 56 | 21 | 43.2 | 43.7 | 35.1 | 5 | 14 |
| 11∕2 | 127 | 15.9 | 17.5 | 65 | 48.3 | 21 | 22 | 60 | 22 | 49.5 | 50 | 40.9 | 6 | 16 |
| 2 | 152 | 17.5 | 19 | 78 | 60.5 | 24 | 25 | 62 | 25 | 61.9 | 62.5 | 52.6 | 8 | 18 |
| 21∕2 | 178 | 20.6 | 22.4 | 90 | 73.2 | 27 | 28 | 68 | 28 | 74.7 | 75.4 | 62.7 | 8 | 19 |
| 3 | 190 | 22.4 | 23.9 | 108 | 88.9 | 28 | 30 | 68 | 30 | 90.7 | 91.4 | 78 | 10 | 21 |
| 31∕2 | 216 | 22.4 | 23.9 | 122 | 101.6 | 30 | 32 | 70 | 32 | 103.4 | 104.1 | 90.2 | 10 | … |
| 4 | 229 | 22.4 | 23.9 | 135 | 114.3 | 32 | 33 | 75 | 33 | 116.1 | 116.8 | 102.4 | 11 | … |
| 5 | 254 | 22.4 | 23.9 | 164 | 141.2 | 35 | 37 | 87 | 37 | 143.8 | 144.5 | 128.3 | 11 | … |
| 6 | 279 | 23.9 | 25.4 | 192 | 168.4 | 38 | 40 | 87 | 40 | 170.7 | 171.4 | 154.2 | 13 | … |
| 8 | 343 | 26.9 | 28.4 | 246 | 219.2 | 43 | 44 | 100 | 44 | 221.5 | 222.2 | 202.7 | 13 | … |
| 10 | 406 | 28.4 | 30.2 | 305 | 273 | 48 | 49 | 100 | 49 | 276.4 | 277.4 | 254.5 | 13 | … |
| 12 | 483 | 30.2 | 31.8 | 365 | 323.8 | 54 | 56 | 113 | 56 | 327.2 | 328.2 | 304.8 | 13 | … |
| 14 | 533 | 33.3 | 35.1 | 400 | 355.6 | 56 | 79 | 125 | 57 | 359.2 | 360.2 | (9) | 13 | … |
| 16 | 597 | 35.1 | 36.6 | 457 | 406.4 | 62 | 87 | 125 | 64 | 410.5 | 411.2 | (9) | 13 | … |
| 18 | 635 | 38.1 | 39.6 | 505 | 457.2 | 67 | 97 | 138 | 68 | 461.8 | 462.3 | (9) | 13 | … |
| 20 | 698 | 41.1 | 42.9 | 559 | 508 | 71 | 103 | 143 | 73 | 513.1 | 514.4 | (9) | 13 | … |
| 22 | 749 | 44.4 | 46 | 610 | 558.8 | 78 | 108 | 148 | … | 564.4 | 565.2 | (9) | 13 | … |
| 24 | 813 | 46 | 47.8 | 663 | 609.6 | 81 | 111 | 151 | 83 | 616 | 616 | (9) | 13 | … |
NOTAS:
As dimensões estão em milímetros.
(1) Esta dimensão é para extremidade grande do cubo, que pode ser reta ou cônica. A conicidade não deve exceder 7 graus em flanges rosqueados, deslizantes-, de soquete-soldados e sobrepostos. Esta dimensão é definida como o diâmetro na intersecção entre o cone do cubo e a face traseira do flange.
(2) A altura mínima do cubo,H, será 2(Y-tf)/3.
(3) A espessura mínima desses flanges soltos, nos tamanhos NPS 31∕2 e menores, é ligeiramente maior que a espessura dos flanges nas conexões, Tabela 9, que são reforçadas por serem fundidas integralmente ao corpo da conexão.
(4) Estes flanges podem ser fornecidos com face plana. A face plana talvez seja a completatf dimensão da espessura mais 2 mm orthetf espessura da dimensão sem a altura da face elevada.
(5) As dimensões do flange ilustradas são para face elevada de 1,5 mm fornecida regularmente (exceto lapidada); para requisitos de outros revestimentos, consulte a Figura 6.
(6) Para chanfro final de soldagem.
(7) Para rosca de flanges roscados.
(8) As dimensões na coluna 13 correspondem aos diâmetros internos do tubo conforme indicado na ASME B36.10M para tubo de parede padrão. A espessura da parede padrão é a mesma do Schedule 40 nos tamanhos NPS 10 e menores. As tolerâncias no parágrafo. 7.5.2 se aplicam. Esses tamanhos de furo são fornecidos, a menos que especificado de outra forma pelo comprador.
(9) A especificar pelo comprador.
Flanges de tubo classe 300 e acessórios flangeados
Modelos para Perfuração Aula 300 Flanges
|
Nominal Cano Tamanho, NPS |
Fora Diâmetro de Flange, O |
Perfuração (2), (3) |
Comprimento de Parafusos, L (4) |
|||||
|
Garanhão Parafusos (1) |
Máquina Parafusos |
|||||||
|
Diâmetro de Parafuso Círculo, W |
Diâmetro de Parafuso Buracos, em. |
Número de Parafusos |
Diâmetro de Parafusos, em. |
1.5-milímetros Criado Face |
Anel Articulação |
1.5-milímetros Criado Face |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
90 |
100 |
75 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
3 1∕2 |
229 |
184.2 |
7∕8 |
8 |
3∕4 |
110 |
125 |
95 |
|
4 |
254 |
200.2 |
7∕8 |
8 |
3∕4 |
115 |
125 |
95 |
|
5 |
279 |
235.0 |
7∕8 |
8 |
3∕4 |
120 |
135 |
110 |
|
6 |
318 |
269.7 |
7∕8 |
12 |
3∕4 |
120 |
140 |
110 |
|
8 |
381 |
330.2 |
1 |
12 |
7∕8 |
140 |
150 |
120 |
|
10 |
444 |
387.4 |
1 1∕8 |
16 |
1 |
160 |
170 |
140 |
|
12 |
521 |
450.8 |
1 1∕4 |
16 |
1 1∕8 |
170 |
185 |
145 |
|
14 |
584 |
514.4 |
1 1∕4 |
20 |
1 1∕8 |
180 |
190 |
160 |
|
16 |
648 |
571.5 |
1 3∕8 |
20 |
1 1∕4 |
190 |
205 |
165 |
|
18 |
711 |
628.6 |
1 3∕8 |
24 |
1 1∕4 |
195 |
210 |
170 |
|
20 |
775 |
685.8 |
1 3∕8 |
24 |
1 1∕4 |
205 |
220 |
185 |
|
22 |
838 |
743.0 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
|
24 |
914 |
812.8 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
NOTAS:
As dimensões estão em milímetros.
(1) O comprimento do parafuso prisioneiro não inclui a altura das pontas.
(2) Para furos de parafusos de flange.
(3) Para revestimento pontual.
(4) Os comprimentos dos parafusos não mostrados na tabela podem ser determinados de acordo com o Apêndice C não obrigatório.
Dimensões ASME B16.5 da Classe 300Flanges
| NPS | Diâmetro externo do flange, O | Espessura Mínima do Flange,tf (3)–(5) | Junta sobreposta de espessura mínima, tf | Diâmetro do cubo, X | Diâmetro do cubo WN, Ah (5) | Rosca/ SW/SO, Y | Lapidado, Y | Pescoço de soldagem, Y | Comprimento mínimo da rosca rosqueada, T (6) | SW/SO mínimo, B2 | Mínimo lapidado, B1 | SW/SO, B (7) | Raio de canto, r | Contra-furo mínimo ThreadedQ | Profundidade do soquete, D |
| 1∕2 | 95 | 12.7 | 14.2 | 38 | 21.3 | 21 | 22 | 51 | 16 | 22.4 | 22.9 | 15.7 | 3 | 23.6 | 10 |
| 3∕4 | 117 | 14.2 | 15.7 | 48 | 26.7 | 24 | 25 | 56 | 16 | 27.7 | 28.2 | 20.8 | 3 | 29 | 11 |
| 1 | 124 | 15.7 | 17.5 | 54 | 33.5 | 25 | 27 | 60 | 18 | 34.5 | 35.1 | 26.7 | 3 | 35.8 | 13 |
| 11∕4 | 133 | 17.5 | 19 | 64 | 42.2 | 25 | 27 | 64 | 21 | 43.2 | 43.7 | 35.1 | 5 | 44.4 | 14 |
| 11∕2 | 155 | 19 | 20.6 | 70 | 48.3 | 29 | 30 | 67 | 22 | 49.5 | 50 | 40.9 | 6 | 50.3 | 16 |
| 2 | 165 | 20.6 | 22.4 | 84 | 60.5 | 32 | 33 | 68 | 28 | 62 | 62.5 | 52.6 | 8 | 63.5 | 17 |
| 21∕2 | 190 | 23.9 | 25.4 | 100 | 73.2 | 37 | 38 | 75 | 32 | 74.7 | 75.4 | 62.7 | 8 | 76.2 | 19 |
| 3 | 210 | 26.9 | 28.4 | 117 | 88.9 | 41 | 43 | 78 | 32 | 90.7 | 91.4 | 78 | 10 | 92.2 | 21 |
| 31∕2 | 229 | 28.4 | 30.2 | 133 | 101.6 | 43 | 44 | 80 | 37 | 103.4 | 104.1 | 90.2 | 10 | 104.9 | … |
| 4 | 254 | 30.2 | 31.8 | 146 | 114.3 | 46 | 48 | 84 | 37 | 116.1 | 116.8 | 102.4 | 11 | 117.6 | … |
| 5 | 279 | 33.3 | 35.1 | 178 | 141.2 | 49 | 51 | 97 | 43 | 143.8 | 144.5 | 128.3 | 11 | 144.5 | … |
| 6 | 318 | 35.1 | 36.6 | 206 | 168.4 | 51 | 52 | 97 | 46 | 170.7 | 171.4 | 154.2 | 13 | 171.4 | … |
| 8 | 381 | 39.6 | 41.1 | 260 | 219.2 | 60 | 62 | 110 | 51 | 221.5 | 222.2 | 202.7 | 13 | 222.2 | … |
| 10 | 444 | 46 | 47.8 | 321 | 273 | 65 | 95 | 116 | 56 | 276.4 | 277.4 | 254.5 | 13 | 276.4 | … |
| 12 | 521 | 49.3 | 50.8 | 375 | 323.8 | 72 | 102 | 129 | 60 | 327.2 | 328.2 | 304.8 | 13 | 328.7 | … |
| 14 | 584 | 52.3 | 53.8 | 425 | 355.6 | 75 | 111 | 141 | 64 | 359.2 | 360.2 | (8) | 13 | 360.4 | … |
| 16 | 648 | 55.6 | 57.2 | 483 | 406.4 | 81 | 121 | 145 | 68 | 410.5 | 411.2 | (8) | 13 | 411.2 | … |
| 18 | 711 | 58.7 | 60.5 | 533 | 457.2 | 87 | 130 | 157 | 70 | 461.8 | 462.3 | (8) | 13 | 462 | … |
| 20 | 775 | 62 | 63.5 | 587 | 508 | 94 | 140 | 161 | 73 | 513.1 | 514.4 | (8) | 13 | 512.8 | … |
| 22 | 838 | 65 | 66.5 | 641 | 558.8 | 100 | 145 | 164 | … | 564.4 | 565.2 | (8) | 13 | … | … |
| 24 | 914 | 68.3 | 68.8 | 702 | 609.6 | 105 | 152 | 167 | 83 | 616 | 616 | (8) | 13 | 614.4 | … |
NOTAS:
As dimensões estão em milímetros.
(1) Esta dimensão é para a extremidade maior do cubo, que pode ser reta ou cônica. A conicidade não deve exceder 7 graus em flanges rosqueados, deslizantes-, de soquete-e sobrepostos. Esta dimensão é definida como o diâmetro na intersecção entre o cone do cubo e a face posterior do flange.
(2) A altura mínima do cubo,H, será 2(Y-tf)/3.
(3) Estes flanges podem ser fornecidos com face plana. A face plana talvez seja a completatf espessura da dimensão mais 1,5 mm outf espessura da dimensão sem a altura da face elevada.
(4) As dimensões do flange ilustradas são para face elevada de 1,5 mm fornecida regularmente (exceto lapidada); para requisitos de outros revestimentos.
(5) Para chanfro final de soldagem.
(6) Para rosca de flanges roscados.
(7) As dimensões na coluna 13 correspondem aos diâmetros internos do tubo conforme indicado na ASMEB36.10M para tubo de parede padrão. As dimensões padrão da parede são iguais às do Schedule 40 em tamanhos NPS 10 e menores. Tolerâncias. Esses tamanhos de furo são fornecidos, a menos que especificado de outra forma pelo comprador.
(8) A especificar pelo comprador.
Modelos para perfuração de flanges de tubos classe 400
NOTAS:
As dimensões estão em milímetros
(1) O comprimento do parafuso prisioneiro não inclui a altura das pontas.
(2) Para furos de parafusos de flange.
(3) Para revestimento pontual.
(4) Os comprimentos dos parafusos não mostrados na tabela podem ser determinados de acordo com o Apêndice C não obrigatório.
(5) Use dimensões Classe 600 neste tamanho.
Dimensões ASME B16.5 de Aula 400 Flanges
| NPS | Diâmetro externo do flange, O | Junta sobreposta de espessura mínima, tf | Diâmetro do cubo, X | Diâmetro do cubo WN, Ah (3) | Rosqueado/ SO, Y | Lapidado, Y | Pescoço de soldagem, Y | Comprimento mínimo da rosca rosqueada, T (4) | Mínimo SO, B2 | Mínimo lapidado, B1 | WN, B | Raio de canto, r | Contra-furo mínimo ThreadedQ |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 31∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 4 | 254 | 35.1 | 146 | 114.3 | 51 | 51 | 89 | 37 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 279 | 38.1 | 178 | 141.2 | 54 | 54 | 102 | 43 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 318 | 41.1 | 206 | 168.4 | 57 | 57 | 103 | 46 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 381 | 47.8 | 260 | 219.2 | 68 | 68 | 117 | 51 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 444 | 53.8 | 321 | 273 | 73 | 102 | 124 | 56 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 521 | 57.2 | 375 | 323.8 | 79 | 108 | 137 | 60 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 584 | 60.5 | 425 | 355.6 | 84 | 117 | 149 | 64 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 648 | 63.5 | 483 | 406.4 | 94 | 127 | 152 | 68 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 711 | 66.5 | 533 | 457.2 | 99 | 137 | 165 | 70 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 775 | 69.8 | 587 | 508 | 102 | 146 | 168 | 73 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 22 | 838 | 73.2 | 641 | 558.8 | 108 | 152 | 171 | … | 564.4 | 565.2 | (6) | 13 | … |
| 24 | 914 | 76.2 | 702 | 609.6 | 114 | 159 | 175 | 83 | 616.0 | 616.0 | (6) | 13 | 614.4 |
NOTAS:
(a) As dimensões estão em milímetros
(1) Esta dimensão é para a extremidade maior do cubo, que pode ser reta ou cônica. A conicidade não deve exceder 7 graus em flanges rosqueados, deslizantes-, de soquete-e sobrepostos. Esta dimensão é definida como o diâmetro na intersecção entre o cone do cubo e a face posterior do flange.
(2) A altura mínima do cubo,H, será 2(Y-tf)/3.
(3) Para chanfro final de soldagem.
(4) Para rosca de flanges roscados.
(5) Use dimensões Classe 600 neste tamanho.
(6) A especificar pelo comprador.
Modelos para Perfuração Aula 600 Cano Flanges e Flangeado Ajustarcoisas
|
Nominal Cano Tamanho, NPS |
Fora Diâmetro de Flange, O |
Perfuração (2), (3) |
Comprimento de Parafusos, L (1), (4) |
|||||
|
Diâmetro de Parafuso Círculo, W |
Diâmetro de Parafuso Buracos, em. |
Número de Parafusos |
Diâmetro de Parafusos, em. |
6.4-milímetros Criado Face |
Macho e Fêmea/ Língua e Sulco |
Anel Articulação |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
75 |
70 |
75 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
95 |
90 |
95 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
110 |
100 |
110 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
120 |
115 |
120 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
125 |
120 |
125 |
|
3 1∕2 |
229 |
184.2 |
1 |
8 |
7∕8 |
140 |
135 |
140 |
|
4 |
273 |
215.9 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
5 |
330 |
266.7 |
1 1∕8 |
8 |
1 |
165 |
160 |
165 |
|
6 |
356 |
292.1 |
1 1∕8 |
12 |
1 |
170 |
165 |
170 |
|
8 |
419 |
349.2 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
10 |
508 |
431.8 |
1 3∕8 |
16 |
1 1∕4 |
215 |
210 |
215 |
|
12 |
559 |
489.0 |
1 3∕8 |
20 |
1 1∕4 |
220 |
215 |
220 |
|
14 |
603 |
527.0 |
1 1∕2 |
20 |
1 3∕8 |
235 |
230 |
235 |
|
16 |
686 |
603.2 |
1 5∕8 |
20 |
1 1∕2 |
255 |
250 |
255 |
|
18 |
743 |
654.0 |
1 3∕4 |
20 |
1 5∕8 |
275 |
265 |
275 |
|
20 |
813 |
723.9 |
1 3∕4 |
24 |
1 5∕8 |
285 |
280 |
290 |
|
22 |
870 |
777.7 |
1 7∕8 |
24 |
1 3∕4 |
305 |
… |
310 |
|
24 |
940 |
838.2 |
2 |
24 |
1 7∕8 |
330 |
325 |
335 |
NOTAS:
(a) As dimensões estão em milímetros
(1) O comprimento do parafuso prisioneiro não inclui a altura das pontas.
(2) Para furos de parafusos de flange.
(3) Para revestimento pontual.
(4) Os comprimentos dos parafusos não mostrados na tabela podem estar de acordo com o Apêndice C não obrigatório.
Dimensões ASME B16.5 de Aula 600 Flanges
| NPS | Diâmetro externo do flange, O | Espessura Mínima do Flange,tf | Diâmetro do cubo, X | Diâmetro do cubo WN, Ah (3) | Rosca/ SW/SO, Y | Lapidado, Y | Pescoço de soldagem, Y | Comprimento mínimo da rosca rosqueada, T (4) | SW/SO mínimo, B2 | Mínimo lapidado, B1 | SW/SO, B | Raio de canto, r | Contra-furo mínimo ThreadedQ | Profundidade do soquete, D |
| 1∕2 | 95 | 14.2 | 38 | 21.3 | 22 | 22 | 52 | 16 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 117 | 15.7 | 48 | 26.7 | 25 | 25 | 57 | 16 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 124 | 17.5 | 54 | 33.5 | 27 | 27 | 62 | 18 | 34.5 | 35.1 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 133 | 20.6 | 64 | 42.2 | 28 | 28 | 67 | 21 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 155 | 22.4 | 70 | 48.3 | 32 | 32 | 70 | 22 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 165 | 25.4 | 84 | 60.5 | 37 | 37 | 73 | 28 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 190 | 28.4 | 100 | 73.2 | 41 | 41 | 79 | 32 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 210 | 31.8 | 117 | 88.9 | 46 | 46 | 83 | 35 | 90.7 | 91.4 | (5) | 10 | 92.2 | 21 |
| 31∕2 | 229 | 35.1 | 133 | 101.6 | 49 | 49 | 86 | 40 | 103.4 | 104.1 | (5) | 10 | 104.9 | … |
| 4 | 273 | 38.1 | 152 | 114.3 | 54 | 54 | 102 | 41 | 116.1 | 116.8 | (5) | 11 | 117.6 | … |
| 5 | 330 | 44.4 | 189 | 141.2 | 60 | 60 | 114 | 48 | 143.8 | 144.5 | (5) | 11 | 144.5 | … |
| 6 | 356 | 47.8 | 222 | 168.4 | 67 | 67 | 117 | 51 | 170.7 | 171.4 | (5) | 13 | 171.4 | … |
| 8 | 419 | 55.6 | 273 | 219.2 | 76 | 76 | 133 | 57 | 221.5 | 222.2 | (5) | 13 | 222.2 | … |
| 10 | 508 | 63.5 | 343 | 273 | 86 | 111 | 152 | 65 | 276.2 | 277.4 | (5) | 13 | 276.4 | … |
| 12 | 559 | 66.5 | 400 | 323.8 | 92 | 117 | 155 | 70 | 327 | 328.2 | (5) | 13 | 328.7 | … |
| 14 | 603 | 69.8 | 432 | 355.6 | 94 | 127 | 165 | 73 | 359.2 | 360.2 | (5) | 13 | 360.4 | … |
| 16 | 686 | 76.2 | 495 | 406.4 | 106 | 140 | 178 | 78 | 410.5 | 411.2 | (5) | 13 | 411.2 | … |
| 18 | 743 | 82.6 | 546 | 457.2 | 117 | 152 | 184 | 79 | 461.8 | 462.3 | (5) | 13 | 462 | … |
| 20 | 813 | 88.9 | 610 | 508 | 127 | 165 | 190 | 83 | 513.1 | 514.4 | (5) | 13 | 512.8 | … |
| 22 | 870 | 95.2 | 663 | 558.8 | 133 | 175 | 197 | … | 564.4 | 565.2 | (5) | 13 | … | … |
| 24 | 940 | 101.6 | 718 | 609.6 | 140 | 184 | 203 | 92 | 616 | 616 | (5) | 13 | 614.4 | … |
NOTAS GERAIS:
(a) As dimensões estão em milímetros.
(1) Esta dimensão é para a extremidade maior do cubo, que pode ser reta ou cônica. A conicidade não deve exceder 7 graus em flanges rosqueados, deslizantes-, de soquete-e sobrepostos. Esta dimensão é definida como o diâmetro na intersecção entre o cone do cubo e a face posterior do flange.
(2) A altura mínima do cubo,H, será 2(Y-tf)/3.
(3) Para chanfro final de soldagem.
(4) Para rosca de flanges roscados.
(5) A especificar pelo comprador
Modelos para Perfuração Aula 900 Cano Flanges e Flangeado Ajustarcoisas
|
Nominal Cano Tamanho, NPS |
Fora Diâmetro de Flange, O |
Perfuração (2), (3) |
Comprimento de Parafusos, L (1), (4) |
|||||
|
Diâmetro de Parafuso Círculo, W |
Diâmetro de Parafuso Buracos, em. |
Número de Parafusos |
Diâmetro de Parafusos, em. |
6.4-milímetros Criado Face |
Macho e Fêmea/ Língua e Sulco |
Anel Articulação |
||
|
1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3 |
241 |
190.5 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
4 |
292 |
235.0 |
1 1∕4 |
8 |
1 1∕8 |
170 |
165 |
170 |
|
5 |
349 |
279.4 |
1 3∕8 |
8 |
1 1∕4 |
190 |
185 |
190 |
|
6 |
381 |
317.5 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
8 |
470 |
393.7 |
1 1∕2 |
12 |
1 3∕8 |
220 |
215 |
220 |
|
10 |
546 |
469.9 |
1 1∕2 |
16 |
1 3∕8 |
235 |
230 |
235 |
|
12 |
610 |
533.4 |
1 1∕2 |
20 |
1 3∕8 |
255 |
250 |
255 |
|
14 |
641 |
558.8 |
1 5∕8 |
20 |
1 1∕2 |
275 |
265 |
280 |
|
16 |
705 |
616.0 |
1 3∕4 |
20 |
1 5∕8 |
285 |
280 |
290 |
|
18 |
787 |
685.8 |
2 |
20 |
1 7∕8 |
325 |
320 |
335 |
|
20 |
857 |
749.3 |
2 1∕8 |
20 |
2 |
350 |
345 |
360 |
|
24 |
1,041 |
901.7 |
2 5∕8 |
20 |
2 1∕2 |
440 |
430 |
455 |
NOTAS:
(a) As dimensões estão em milímetros
(1) O comprimento do parafuso prisioneiro não inclui a altura das pontas.
(2) Para furos de parafusos de flange.
(3) Para revestimento pontual.
(4) Os comprimentos dos parafusos não mostrados na tabela podem ser determinados de acordo com o Apêndice C não obrigatório.
(5) Use dimensões Classe 1500 neste tamanho.
Dimensões ASME B16.5 de Aula 900 Flanges
| NPS | Diâmetro externo do flange, O | Espessura Mínima do Flange,tf | Diâmetro do cubo, X | Diâmetro do cubo WN, Ah (3) | Rosqueado/SO, Y | Lapidado, Y | Pescoço de soldagem, Y | Comprimento mínimo da rosca rosqueada, T (4) | Mínimo SO, B2 | Mínimo lapidado, B1 | WN, B | Raio de canto, r | Contra-furo mínimo ThreadedQ |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | 241 | 38.1 | 127 | 88.9 | 54 | 54 | 102 | 41 | 90.7 | 91.4 | (6) | 10 | 92.2 |
| 4 | 292 | 44.5 | 159 | 114.3 | 70 | 70 | 114 | 48 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 349 | 50.8 | 190 | 141.2 | 79 | 79 | 127 | 54 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 381 | 55.6 | 235 | 168.4 | 86 | 86 | 140 | 57 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 470 | 63.5 | 298 | 219.2 | 102 | 114 | 162 | 64 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 546 | 69.8 | 368 | 273 | 108 | 127 | 184 | 71 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 610 | 79.2 | 419 | 323.8 | 117 | 143 | 200 | 76 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 641 | 85.9 | 451 | 355.6 | 130 | 155 | 213 | 83 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 705 | 88.9 | 508 | 406.4 | 133 | 165 | 216 | 86 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 787 | 101.6 | 565 | 457.2 | 152 | 190 | 229 | 89 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 857 | 108 | 622 | 508 | 159 | 210 | 248 | 92 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 24 | 1041 | 139.7 | 749 | 609.6 | 203 | 267 | 292 | 102 | 616 | 616 | (6) | 13 | 614.4 |
NOTAS:
As dimensões estão em milímetros.
(1) Esta dimensão é para a extremidade maior do cubo, que pode ser reta ou cônica. A conicidade não deve exceder 7 graus em flanges rosqueados, deslizantes-, de soquete-e sobrepostos. Esta dimensão é definida como o diâmetro na intersecção entre o cone do cubo e a face posterior do flange.
(2) A altura mínima do cubo,H, será 2(Y-tf)/3.
(3) Para chanfro final de soldagem
(4) Para rosca de flanges roscados
NOTAS: (continuação)
(5) Use dimensões Classe 1500 neste tamanho.
(6) A especificar pelo comprador.
Modelos para Perfuração Aula 1500 Cano Flanges
|
Nominal Cano Tamanho, NPS |
Fora Diâmetro de Flange, O |
Perfuração (2), (3) |
Comprimento de Parafusos, L (1), (4) |
|||||
|
Diâmetro de Parafuso Círculo, W |
Diâmetro deBolt Buracos |
Númeror de em. Parafusos |
Diâmetro de Parafusos, em. |
6.4-milímetros Criado Face |
Macho e Fêmea/ Língua e Sulco |
Anel Articulação |
||
|
1∕2 |
121 |
82.6 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
3∕4 |
130 |
88.9 |
7∕8 |
4 |
3∕4 |
115 |
110 |
115 |
|
1 |
149 |
101.6 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕4 |
159 |
111.1 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕2 |
178 |
124.0 |
1 1∕8 |
4 |
1 |
140 |
135 |
140 |
|
2 |
216 |
165.1 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
2 1∕2 |
244 |
190.5 |
1 1∕8 |
8 |
1 |
160 |
150 |
160 |
|
3 |
267 |
203.2 |
1 1∕4 |
8 |
1 1∕8 |
180 |
170 |
180 |
|
4 |
311 |
241.3 |
1 3∕8 |
8 |
1 1∕4 |
195 |
190 |
195 |
|
5 |
375 |
292.1 |
1 5∕8 |
8 |
1 1∕2 |
250 |
240 |
250 |
|
6 |
394 |
317.5 |
1 1∕2 |
12 |
1 3∕8 |
260 |
255 |
265 |
|
8 |
483 |
393.7 |
1 3∕4 |
12 |
1 5∕8 |
290 |
285 |
300 |
|
10 |
584 |
482.6 |
2 |
12 |
1 7∕8 |
335 |
330 |
345 |
|
12 |
673 |
571.5 |
2 1∕8 |
16 |
2 |
375 |
370 |
385 |
|
14 |
749 |
635.0 |
2 3∕8 |
16 |
2 1∕4 |
405 |
400 |
425 |
|
16 |
826 |
704.8 |
2 5∕8 |
16 |
2 1∕2 |
445 |
440 |
470 |
|
18 |
914 |
774.7 |
2 7∕8 |
16 |
2 3∕4 |
495 |
490 |
525 |
|
20 |
984 |
831.8 |
3 1∕8 |
16 |
3 |
540 |
535 |
565 |
|
24 |
1 168 |
990.6 |
3 5∕8 |
16 |
3 1∕2 |
615 |
610 |
650 |
NOTAS:
As dimensões estão em milímetros
(1) O comprimento do parafuso prisioneiro não inclui a altura das pontas.
(2) Para furos de parafusos de flange.
(3) Para revestimento pontual.
(4) Os comprimentos dos parafusos não mostrados na tabela podem ser determinados de acordo com o Apêndice C não obrigatório.
Dimensões ASME B16.5 de Aula 1500 Flanges
| NPS | Diâmetro externo do flange, O | Espessura Mínima do Flange,tf | Diâmetro do cubo, X | Diâmetro do cubo WN, Ah (3) | Rosca/ SW/SO, Y | Lapidado, Y | Pescoço de soldagem, Y | Comprimento mínimo da rosca rosqueada, T (4) | SW/SO mínimo, B2 | Mínimo lapidado, B1 | SW/SO, B | Raio de canto, r | Contra-furo mínimo ThreadedQ | Profundidade do soquete, D |
| 1∕2 | 121 | 22.4 | 38 | 21.3 | 32 | 32 | 60 | 22 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 130 | 25.4 | 44 | 26.7 | 35 | 35 | 70 | 25 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 149 | 28.4 | 52 | 33.5 | 41 | 41 | 73 | 28 | 34.5 | 35.4 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 159 | 28.4 | 64 | 42.2 | 41 | 41 | 73 | 30 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 178 | 31.8 | 70 | 48.3 | 44 | 44 | 83 | 32 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 216 | 38.1 | 105 | 60.5 | 57 | 57 | 102 | 38 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 244 | 41.1 | 124 | 73.2 | 64 | 64 | 105 | 48 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 267 | 47.8 | 133 | 88.9 | … | 73 | 117 | … | … | 91.4 | (5) | 10 | … | … |
| 4 | 311 | 53.8 | 162 | 114.3 | … | 90 | 124 | … | … | 116.8 | (5) | 11 | … | … |
| 5 | 375 | 73.2 | 197 | 141.2 | … | 105 | 155 | … | … | 144.5 | (5) | 11 | … | … |
| 6 | 394 | 82.6 | 229 | 168.4 | … | 119 | 171 | … | … | 171.4 | (5) | 13 | … | … |
| 8 | 483 | 91.9 | 292 | 219.2 | … | 143 | 213 | … | … | 222.2 | (5) | 13 | … | … |
| 10 | 584 | 108 | 368 | 273 | … | 178 | 254 | … | … | 277.4 | (5) | 13 | … | … |
| 12 | 673 | 124 | 451 | 323.8 | … | 219 | 282 | … | … | 328.2 | (5) | 13 | … | … |
| 14 | 749 | 133.4 | 495 | 355.6 | … | 241 | 298 | … | … | 360.2 | (5) | 13 | … | … |
| 16 | 826 | 146 | 552 | 406.4 | … | 260 | 311 | … | … | 411.2 | (5) | 13 | … | … |
| 18 | 914 | 162.1 | 597 | 457.2 | … | 276 | 327 | … | … | 462.3 | (5) | 13 | … | … |
| 20 | 984 | 177.8 | 641 | 508 | … | 292 | 356 | … | … | 514.4 | (5) | 13 | … | … |
| 24 | 1 168 | 203.2 | 762 | 609.6 | … | 330 | 406 | … | … | 616 | (5) | 13 | … | … |
NOTAS:
As dimensões estão em milímetros.
(1) Esta dimensão é para a extremidade maior do cubo, que pode ser reta ou cônica. A conicidade não deve exceder 7 graus em flanges rosqueados, deslizantes-, de soquete-e sobrepostos. Esta dimensão é definida como o diâmetro na intersecção entre o cone do cubo e a face posterior do flange.
(2) A altura mínima do cubo,H, será 2(Y-tf)/3.
(3) Para chanfro final de soldagem.
(4) Para rosca de flanges roscados.
(5) A especificar pelo comprador.
Modelos para Perfuração Aula 2500 Cano Flanges
|
Nominal Cano Tamanho, NPS |
Fora Diâmetro de Flange, O |
Perfuração (2), (3) |
Comprimento de Parafusos, L (1), (4) |
|||||
|
Diâmetro de Parafuso Círculo, W |
Diâmetro deBolt Buracos |
Número de em. Parafusos |
Diâmetro de Parafusos, em. |
6.4-milímetros Criado Face |
Macho e Fêmea/ Língua e Sulco |
Anel Articulação |
||
|
1∕2 |
133 |
88.9 |
7∕8 |
4 |
3∕4 |
120 |
115 |
120 |
|
3∕4 |
140 |
95.2 |
7∕8 |
4 |
3∕4 |
125 |
120 |
125 |
|
1 |
159 |
108.0 |
1 |
4 |
7∕8 |
140 |
135 |
140 |
|
1 1∕4 |
184 |
130.0 |
1 1∕8 |
4 |
1 |
150 |
145 |
150 |
|
1 1∕2 |
203 |
146.0 |
1 1∕4 |
4 |
1 1∕8 |
170 |
165 |
170 |
|
2 |
235 |
171.4 |
1 1∕8 |
8 |
1 |
180 |
170 |
180 |
|
2 1∕2 |
267 |
196.8 |
1 1∕4 |
8 |
1 1∕8 |
195 |
190 |
205 |
|
3 |
305 |
228.6 |
1 3∕8 |
8 |
1 1∕4 |
220 |
215 |
230 |
|
4 |
356 |
273.0 |
1 5∕8 |
8 |
1 1∕2 |
255 |
250 |
260 |
|
5 |
419 |
323.8 |
1 7∕8 |
8 |
1 3∕4 |
300 |
290 |
310 |
|
6 |
483 |
368.3 |
2 1∕8 |
8 |
2 |
345 |
335 |
355 |
|
8 |
552 |
438.2 |
2 1∕8 |
12 |
2 |
380 |
375 |
395 |
|
10 |
673 |
539.8 |
2 5∕8 |
12 |
2 1∕2 |
490 |
485 |
510 |
|
12 |
762 |
619.3 |
2 7∕8 |
12 |
2 3∕4 |
540 |
535 |
560 |
NOTAS:
As dimensões estão em milímetros
(1) O comprimento do parafuso prisioneiro não inclui a altura das pontas.
(2) Para furos de parafusos de flange.
(3) Para revestimento pontual.
(4) Os comprimentos dos parafusos não mostrados na tabela podem ser determinados com o Apêndice C não obrigatório.
Dimensões ASME B16.5 de Aula 2500 Flanges
| NPS | Diâmetro externo do flange, O | Espessura Mínima do Flange,tf | Diâmetro do cubo, X | Diâmetro do cubo WN, Ah (3) | Rosqueado, Y | Lapidado, Y | Pescoço de soldagem, Y | Comprimento mínimo da rosca rosqueada, T (4) | Mínimo, B1 | WN, B | Raio de canto, r | Contra-furo mínimo ThreadedQ |
| 1∕2 | 133 | 30.2 | 43 | 21.3 | 40 | 40 | 73 | 28 | 22.9 | (5) | 3 | 23.6 |
| 3∕4 | 140 | 31.8 | 51 | 26.7 | 43 | 43 | 79 | 32 | 28.2 | (5) | 3 | 29 |
| 1 | 159 | 35.1 | 57 | 33.5 | 48 | 48 | 89 | 35 | 35.1 | (5) | 3 | 35.8 |
| 11∕4 | 184 | 38.1 | 73 | 42.2 | 52 | 52 | 95 | 38 | 43.7 | (5) | 5 | 44.4 |
| 11∕2 | 203 | 44.4 | 79 | 48.3 | 60 | 60 | 111 | 44 | 50 | (5) | 6 | 50.5 |
| 2 | 235 | 50.8 | 95 | 60.5 | 70 | 70 | 127 | 51 | 62.5 | (5) | 8 | 63.5 |
| 21∕2 | 267 | 57.2 | 114 | 73.2 | 79 | 79 | 143 | 57 | 75.4 | (5) | 8 | 76.2 |
| 3 | 305 | 66.5 | 133 | 88.9 | … | 92 | 168 | … | 91.4 | (5) | 10 | … |
| 4 | 356 | 76.2 | 165 | 114.3 | … | 108 | 190 | … | 116.8 | (5) | 11 | … |
| 5 | 419 | 91.9 | 203 | 141.2 | … | 130 | 229 | … | 144.5 | (5) | 11 | … |
| 6 | 483 | 108 | 235 | 168.4 | … | 152 | 273 | … | 171.4 | (5) | 13 | … |
| 8 | 552 | 127 | 305 | 219.2 | … | 178 | 318 | … | 222.2 | (5) | 13 | … |
| 10 | 673 | 165.1 | 375 | 273 | … | 229 | 419 | … | 277.4 | (5) | 13 | … |
| 12 | 762 | 184.2 | 441 | 323.8 | … | 254 | 464 | … | 328.2 | (5) | 13 | … |
NOTAS:
As dimensões estão em milímetros
(1) Esta dimensão é para a extremidade maior do cubo, que pode ser reta ou cônica. A conicidade não deve exceder 7 graus em flanges rosqueados e lapidados. Esta dimensão é definida como o diâmetro na intersecção entre o cone do cubo e a face posterior do flange.
(2) A altura mínima do cubo,H, será 2(Y-tf)/3.
(3) Para chanfro final de soldagem.
(4) Para rosca de flanges roscados.
(5) A especificar pelo comprador.
PERGUNTAS FREQUENTES:
1. Qual é a diferença entre os flanges ASME B16.5 e ASME B16.47?
ASME B16.5 cobre tamanhos de flange de 1/2" a 24" NPS, enquantoASME B16.47é especificamente para flanges de grande-diâmetro de 26" a 60".
2. Posso usar um flange ASME B16.5 para serviço de hidrogênio de alta-pressão?
Sim, mas a seleção do material é fundamental para evitar a fragilização por hidrogênio. Embora a ASME B16.5 defina as dimensões e classificações de pressão (Classe 150-2500), você deve escolher materiais compatíveis como ASTM A182 F316L ou ligas com alto teor de níquel.
3. Qual é a classificação de pressão máxima para um flange Classe 150?
Um equívoco comum é que a Classe 150 equivale a 150 PSI. Na realidade, um flange Classe 150 (por exemplo, aço carbono A105) pode suportar até 285 PSI (19,6 bar) em temperatura ambiente.
4. Como calculo o diâmetro do círculo do furo do parafuso para um flange Classe 300 de 8 polegadas?
De acordo com ASME B16.5, um flange Classe 300 de 8" tem um diâmetro de círculo de parafuso de 10,62 polegadas (270 mm) com 12 furos para parafusos. Recomendamos verificar nosso B16.5 atualizadoDimensões da classe 300gráfico.
5. Existe alguma diferença entre os flanges "150 lb" e "Classe 150"?
Tecnicamente, "Classe 150" é a terminologia correta usada pela ASME B16.5. Embora “150 lb” seja uma gíria comum na indústria.
6. Como a ASME B16.5 define “NPS” e “DN”?
NPS (tamanho nominal do tubo) é a designação norte-americana baseada-em polegadas, enquanto DN (diâmetro nominal) é o equivalente métrico usado nos padrões ISO/DIN. Por exemplo, NPS 2 é equivalente a DN 50. No entanto, o diâmetro externo (DE) real permanece 2,375" (60,3 mm), independentemente da etiqueta utilizada.
7. O aço inoxidável 316L é melhor que o Duplex 2205 para flanges B16.5?
Sim. O Duplex 2205 oferece quase o dobro da resistência ao escoamento e resistência superior à corrosão sob tensão (SCC) em comparação com o 316L. Mas o preço do Duplex 2205 é superior ao do 316L.
8. Quais são as causas comuns de vazamento de flange em sistemas Classe 600+?
As três principais causas são torque desigual dos parafusos, seleção inadequada da junta e desalinhamento do flange. Em sistemas B16.5 de alta-pressão (Classe 600/900/1500), recomendamos o uso de juntas espirais com anéis internos para evitar empenamento e garantir que um procedimento de torque controlado seja seguido.
Padrões referenciados
ASME B16.5- Flanges de tubo e acessórios flangeados: NPS 1/2 a NPS 24, padrão métrico/polegada, B16.5 - 2025
Sobre Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE é um-armazenista e exportador conhecido. Somos um fornecedor de materiais de liga de aço inoxidável/carbono/níquel com 15+ experiência em exportação. Não fornecemos apenas tubos, placas, barras redondas, mas também acessórios para tubos, flanges, etc. Contacte-nos para mais informações e preços gratuitamente.
Autor: Chloe Pu (5 anos na indústria de aço inoxidável, liga de níquel e aço carbono)
Publicado: 28 de abril de 2026 (horário de Pequim)
