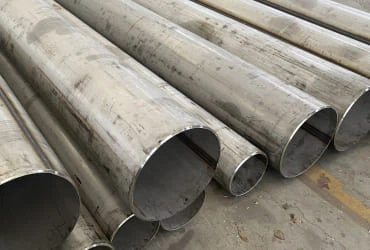

Tubo de aço inoxidável ASME B36.19M
Feb 27, 2024
Dimensões do tubo de aço inoxidável ANSI ASME B36.19
ASME B36.19Mé o padrão dimensional para tubos de aço inoxidável, abrangendo diâmetro externo, espessura de parede e programações como 5S, 10S, 40S e 80S para sistemas de tubulação de aço inoxidável sem costura e soldados.
ASME B36.19/ASME B36.19Mé o padrão dimensional para tubos de aço inoxidável austenítico, especificando o diâmetro externo e a espessura da parede do tubo. Ela se aplica a tubos de aço inoxidável soldados e sem costura destinados ao uso em ambientes de alta-temperatura, baixa-temperatura ou pressurizados. As classes cobertas incluem: 304, 304L, 316, 316L, 316Ti, 316L Mod, 17-4ph, 310, 310S, 317, 317L, 321, 321H, 347, 347H, 904L, 254SMO, 253MA, S32550, S32205, S31803, 2507, S31050, S30815, etc.
Faixa de dimensões de tubos de aço inoxidável ASME B36 19M
- Tamanho nominal do tubo (NPS): 1/8 ~ 30 (correspondente a DN 6 ~ DN 750)
- NPS menor ou igual a 12: o diâmetro externo (OD) é padronizado (maior que o tamanho nominal)
- NPS maior ou igual a 14: o diâmetro externo é igual ao tamanho nominal
- Programações de espessura de parede: 5S, 10S, 40S, 80S. O sufixo “S” serve para distinguir estes tubos daqueles definidos pela norma B36.10.
Dimensões e pesos de tubos de aço inoxidável soldados e sem costura (ASME B36.19-2022)
| NPS (DN) | Cronograma Não. | Diâmetro externo, pol. (mm) | Espessura da parede, pol. (mm) | Peso (massa), lb/ft (kg/m) |
| 1/8 (6) | 5S | 0.405 (10.29) | ... [Nota (1)] | ... |
| 10S | 0,049 (1,24) [Nota (1)] | 0.19 (0.28) | ||
| 40S | 0.068 (1.73) | 0.24 (0.37) | ||
| 80S | 0.095 (2.41) | 0.31 (0.47) | ||
| 160S | 0.124 (3.15) | 0.37 (0.55) | ||
| 1/4 (8) | 5S | 0.540 (13.72) | ... [Nota (1)] | ... |
| 10S | 0,065 (1,65) [Nota (1)] | 0.33 (0.49) | ||
| 40S | 0.088 (2.24) | 0.43 (0.63) | ||
| 80S | 0.119 (3.02) | 0.54 (0.80) | ||
| 160S | 0.145 (3.68) | 0.61 (0.91) | ||
| 3/8 (10) | 5S | 0.675 (17.14) | ... [Nota (1)] | ... |
| 10S | 0,065 (1,65) [Nota (1)] | 0.42 (0.63) | ||
| 40S | 0.091 (2.31) | 0.57 (0.84) | ||
| 80S | 0.126 (3.20) | 0.74 (1.10) | ||
| 160S | 0.158 (4.01) | 0.87 (1.30) | ||
| 1/2 (15) | 5S | 0.840 (21.34) | 0,065 (1,65) [Nota (1)] | 0.54 (0.80) |
| 10S | 0,083 (2,11) [Nota (1)] | 0.67 (1.00) | ||
| 40S | 0.109 (2.77) | 0.85 (1.27) | ||
| 80S | 0.147 (3.73) | 1.09 (1.62) | ||
| 160S | 0.188 (4.78) | 1.31 (1.95) | ||
| 3/4 (20) | 5S | 1.050 (26.67) | 0,065 (1,65) [Nota (1)] | 0.68 (1.02) |
| 10S | 0,083 (2,11) [Nota (1)] | 0.86 (1.28) | ||
| 40S | 0.113 (2.87) | 1.13 (1.68) | ||
| 80S | 0.154 (3.91) | 1.48 (2.19) | ||
| 160S | 0.219 (5.56) | 1.95 (2.89) | ||
| 1 (25) | 5S | 1.315 (33.40) | 0,065 (1,65) [Nota (1)] | 0.87 (1.29) |
| 10S | 0,109 (2,77) [Nota (1)] | 1.41 (2.09) | ||
| 40S | 0.133 (3.38) | 1.68 (2.50) | ||
| 80S | 0.179 (4.55) | 2.17 (3.24) | ||
| 160S | 0.250 (6.35) | 2.85 (4.24) | ||
| 1 1/4 (32) | 5S | 1.660 (42.16) | 0,065 (1,65) [Nota (1)] | 1.11 (1.65) |
| 10S | 0,109 (2,77) [Nota (1)] | 1.81 (2.69) | ||
| 40S | 0.140 (3.56) | 2.27 (3.39) | ||
| 80S | 0.191 (4.85) | 3.00 (4.46) | ||
| 160S | 0.250 (6.35) | 3.77 (5.61) | ||
| 1 1/2 (40) | 5S | 1.900 (48.26) | 0,065 (1,65) [Nota (1)] | 1.28 (1.90) |
| 10S | 0,109 (2,77) [Nota (1)] | 2.09 (3.11) | ||
| 40S | 0.145 (3.68) | 2.72 (4.05) | ||
| 80S | 0.200 (5.08) | 3.63 (5.41) | ||
| 160S | 0.281 (7.14) | 4.86 (7.24) | ||
| 2 (50) | 5S | 2.375 (60.32) | 0,065 (1,65) [Nota (1)] | 1.61 (2.39) |
| 10S | 0,109 (2,77) [Nota (1)] | 2.64 (3.93) | ||
| 40S | 0.154 (3.91) | 3.66 (5.44) | ||
| 80S | 0.218 (5.54) | 5.03 (7.48) | ||
| 160S | 0.344 (8.74) | 7.47 (11.12) | ||
| 2 1/2 (65) | 5S | 2.875 (73.02) | 0,083 (2,11) [Nota 1] | 2.48 (3.69) |
| 10S | 0,120 (3,05) [Nota 1] | 3.53 (5.26) | ||
| 40S | 0.203 (5.16) | 5.80 (8.64) | ||
| 80S | 0.276 (7.01) | 7.67 (11.41) | ||
| 160S | 0.375 (9.52) | 10.02 (14.91) | ||
| 3 (80) | 5S | 3.500 (88.90) | 0,083 (2,11) [Nota 1] | 3.03 (4.52) |
| 10S | 0,120 (3,05) [Nota 1] | 4.34 (6.46) | ||
| 40S | 0.216 (5.49) | 7.58 (11.29) | ||
| 80S | 0.300 (7.62) | 10.26 (15.27) | ||
| 160S | 0.438 (11.13) | 14.34 (21.35) | ||
| 3 1/2 (90) | 5S | 4.000 (101.60) | 0,083 (2,11) [Nota 1] | 3.48 (5.18) |
| 10S | 0,120 (3,05) [Nota 1] | 4.98 (7.41) | ||
| 40S | 0.226 (5.74) | 9.12 (13.57) | ||
| 80S | 0.318 (8.08) | 12.52 (18.64) | ||
| 4 (100) | 5S | 4.500 (114.30) | 0,083 (2,11) [Nota 1] | 3.92 (5.84) |
| 10S | 0,120 (3,05) [Nota 1] | 5.62 (8.37) | ||
| 40S | 0.237 (6.02) | 10.80 (16.08) | ||
| 80S | 0.337 (8.56) | 15.00 (22.32) | ||
| 160S | 0.531 (13.49) | 22.53 (33.54) | ||
| 5 (125) | 5S | 5.563 (141.30) | 0,109 (2,77) [Nota 1] | 6.36 (9.46) |
| 10S | 0,134 (3,40) [Nota 1] | 7.78 (11.56) | ||
| 40S | 0.258 (6.55) | 14.63 (21.77) | ||
| 80S | 0.375 (9.52) | 20.80 (30.94) | ||
| 160S | 0.625 (15.88) | 32.99 (49.12) | ||
| 6 (150) | 5S | 6.625 (168.28) | 0,109 (2,77) [Nota 1] | 7.59 (11.31) |
| 10S | 0,134 (3,40) [Nota 1] | 9.30 (13.83) | ||
| 40S | 0.280 (7.11) | 18.99 (28.26) | ||
| 80S | 0.432 (10.97) | 28.60 (42.56) | ||
| 160S | 0.719 (18.26) | 45.39 (67.56) | ||
| 8 (200) | 5S | 8.625 (219.08) | 0,109 (2,77) [Nota 1] | 9.92 (14.78) |
| 10S | 0,148 (3,76) [Nota 1] | 13.41 (19.97) | ||
| 40S | 0.322 (8.18) | 28.58 (42.55) | ||
| 80S | 0.500 (12.70) | 43.43 (64.64) | ||
| 10 (250) | 5S | 10.75 (273.0) | 0,134 (3,40) [Nota 1] | 15.21 (22.61) |
| 10S | 0,165 (4,19) [Nota 1] | 18.67 (27.78) | ||
| 40S | 0.365 (9.27) | 40.52 (60.29) | ||
| 80S | 0,500 (12,70) [Nota 2] | 54.79 (81.53) | ||
| 12 (300) | 5S | 12.75 (323.8) | 0,156 (3,96) [Nota 1] | 21.00 (31.24) |
| 10S | 0,180 (4,57) [Nota 1] | 24.19 (35.98) | ||
| 40S | 0,375 (9,52) [Nota 2] | 49.61 (73.79) | ||
| 80S | 0,500 (12,70) [Nota 2] | 65.48 (97.44) | ||
| 14 (350) | 5S | 14.00 (355.6) | 0,156 (3,96) [Nota 1] | 23.09 (34.34) |
| 10S | 0,188 (4,78) [Notas (1), (2)] | 27.76 (41.36) | ||
| 40S | 0,375 (9,52) [Nota (2)] | 54.62 (81.25) | ||
| 80S | 0,500 (12,70) [Nota (2)] | 72.16 (107.40) | ||
| 16 (400) | 5S | 16.00 (406.4) | 0,165 (4,19) [Nota (1)] | 27.93 (41.56) |
| 10S | 0,188 (4,78) [Notas (1), (2)] | 31.78 (47.34) | ||
| 40S | 0,375 (9,52) [Nota (2)] | 62.64 (93.18) | ||
| 80S | 0,500 (12,70) [Nota (2)] | 82.85 (123.31) | ||
| 18 (450) | 5S | 18.00 (457.2) | 0,165 (4,19) [Nota (1)] | 31.46 (46.81) |
| 10S | 0,188 (4,78) [Notas (1), (2)] | 35.80 (53.33) | ||
| 40S | 0,375 (9,52) [Nota (2)] | 70.65 (105.17) | ||
| 80S | 0,500 (12,70) [Nota (2)] | 93.54 (139.16) | ||
| 20 (500) | 5S | 20.00 (508.0) | 0,188 (4,78) [Nota (1)] | 39.82 (59.32) |
| 10S | 0,218 (5,54) [Notas (1), (2)] | 46.10 (68.65) | ||
| 40S | 0,375 (9,52) [Nota (2)] | 78.67 (117.03) | ||
| 80S | 0,500 (12,70) [Nota (2)] | 104.23 (155.13) | ||
| 22 (550) | 5S | 22.00 (558.8) | 0,188 (4,78) [Nota (1)] | 43.84 (65.31) |
| 10S | 0,218 (5,54) [Notas (1), (2)] | 50.76 (75.59) | ||
| 40S | ... | ... | ||
| 80S | ... | ... | ||
| 24 (600) | 5S | 24.00 (609.6) | 0,218 (5,54) [Nota (1)] | 55.42 (82.53) |
| 10S | 0,250 (6,35) [Nota (1)] | 63.47 (94.47) | ||
| 40S | 0,375 (9,52) [Nota (2)] | 94.71 (140.89) | ||
| 80S | 0,500 (12,70) [Nota (2)] | 125.61 (186.95) | ||
| 30 (750) | 5S | 30.00 (762.0) | 0,250 (6,35) [Nota (1)] | 79.51 (118.34) |
| 10S | 0,312 (7,92) [Nota (1)] | 99.02 (147.29) | ||
| 40S | ... | ... | ||
| 80S | ... | ... |
NOTAS GERAIS:
(a) 1 pol..=25.4 mm.
(b) 1 libra/pé=1.4882 kg/m.
(d) Os pesos (massas) são dados em libras por pé linear (quilogramas por metro) e são para tubos de aço carbono com extremidades planas.
NOTAS:
(1) Estes dados são derivados da última edição da ASME B36.19-2022.
(2) Estas espessuras de parede não permitem rosqueamento de acordo com ASME B1.20.1.
(3) Estas dimensões não estão em conformidade com ASME B36.10.
Tubo de aço inoxidável ASME B36.19Mé uma especificação amplamente utilizada para tubulações feitas de aço inoxidável. É importante notar queASME B36.19M Especificaçãocobre apenas tubos feitos de aço inoxidável e não inclui nenhum outro material. OTubos de aço inoxidávelestão disponíveis em diversos tamanhos e espessuras, tornando mais fácil para a indústria encontrar o tubo adequado para sua aplicação.
Ao selecionar tubos de aço inoxidável para sua aplicação, é importante considerar a espessura, o diâmetro e a qualidade do material.Tubo de aço inoxidável ASME B36.19Mvem em uma variedade de classes, incluindo 304, 304L, 316 e 316L.
Notas: Existem 4 designações de programação para tubos de aço inoxidável em conformidade com ASME B36.19M: SCH 5S, SCH 10S, SCH 40S, SCH 80S. As espessuras nominais de parede para NPS 14 (DN 350) a NPS 22 (DN 550), inclusive, do SCH 10S; NPS 12 (DN 300) do SCH 40S; e NPS 10 e NPS 12 (DN 250 e DN 300) do SCH 80S não são iguais aos da ASME B36.10M. O sufixo "S" no número de programação é usado para diferenciar o tubo B36.19M do tubo B36.10. A seleção da espessura da parede para uma aplicação específica deve estar em conformidade com os requisitos relevantes prescritos pelos códigos ASME para caldeiras e vasos de pressão ou códigos ASME B31.
Os pesos nominais (massas) do tubo de aço inoxidável podem ser calculados usando as duas fórmulas a seguir (se as fórmulas forem aplicadas a materiais não{0}}ferrosos que não sejam aço, como titânio, zircônio ou liga de cobre, o fator de retificação distinto deverá ser multiplicado para cada um):
Wt=10.69 ( D – t ) t; Peso: peso do tubo em lb/ft; D: diâmetro externo do tubo em polegadas; t: espessura da parede em polegadas.
Wt'=0.0246615 ( D – t ) t; Peso': peso do tubo em kg/m; D: diâmetro externo do tubo em mm; t: espessura da parede em mm.
Cronograma de tamanhos de tubos de aço inoxidável 10S
| NPS (polegadas) | DN (mm) | Diâmetro Externo (mm) | Parede Sch 10S (mm) | Parede Sch 40S (mm) | Peso (kg/m - 304L) |
| 1/2" | 15 | 21.34 | 2.11 | 2.77 | 1.27 |
| 1" | 25 | 33.4 | 2.77 | 3.38 | 2.5 |
| 2" | 50 | 60.33 | 2.77 | 3.91 | 5.44 |
| 4" | 100 | 114.3 | 3.05 | 6.02 | 16.07 |
| 6" | 150 | 168.28 | 3.4 | 7.11 | 28.26 |
| 8" | 200 | 219.08 | 3.76 | 8.18 | 42.55 |
Para mais informações de tamanho, por favor cliqueASME B36.19.
Tabela de programação de tubos de aço inoxidável
| DN | NPS | DE(mm) diâmetro externo |
Sch5S (mm) |
Sch10S (mm) |
Sch40S (mm) |
Sch80S (mm) |
| 6 | 1/8 | 10.3 | 1.24 | 1.73 | 2.41 | |
| 8 | 1/4 | 13.7 | 1.65 | 2.24 | 3.02 | |
| 10 | 3/8 | 17.1 | 1.65 | 2.31 | 3.2 | |
| 15 | 1/2 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 20 | 3/4 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 25 | 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 32 | 1 1/4 | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 40 | 1 1/2 | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 50 | 2 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 65 | 2 1/2 | 73 | 2.11 | 3.05 | 5.16 | 7.01 |
| 80 | 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 90 | 3 1/2 | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 |
| 100 | 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 125 | 5 | 141.3 | 2.77 | 3.40 | 6.55 | 9.53 |
| 150 | 6 | 168.3 | 2.77 | 3.40 | 7.11 | 10.97 |
| 200 | 8 | 219.1 | 2.77 | 3.76 | 8.18 | 12.7 |
| 250 | 10 | 273.1 | 3.40 | 4.19 | 9.27 | 12.7 |
| 300 | 12 | 323.9 | 3.96 | 4.57 | 9.53 | 12.7 |
| 350 | 14 | 355.6 | 3.96 | 4.78 | 9.53 | 12.7 |
| 400 | 16 | 406.4 | 4.19 | 4.78 | 9.53 | 12.7 |
| 450 | 18 | 457 | 4.19 | 4.78 | 9.53 | 12.7 |
| 500 | 20 | 508 | 4.78 | 5.54 | 9.53 | 12.7 |
Preço e custo do tubo de aço inoxidável
| Nota | Faixa de tamanho (NPS) | Espessura da Parede (Sch) | Preço estimado (USD/kg) |
| SS304/304L | 1/2" - 8" | 10S / 40S | $1.80 – $3.50 |
| SS316/316L | 1/2" - 8" | 10S / 40S | $2.10 – $4.90 |
| Dúplex 2205 | 1" - 6" | 10S / 40S | $3.80 – $7.50 |
| Super Duplex 2507 | 1" - 4" | 10S / 40S | $5.50 – $11.00 |
Qual é a diferença entre ASME B36.19 e ASME B36.19M?
ASME B36.19 e ASME B36.19M são normas publicadas pela Sociedade Americana de Engenheiros Mecânicos (ASME) para tubos de aço inoxidável. A principal diferença entre esses dois padrões é que o ASME B36.19M é a versão métrica do ASME B36.19, que é a versão imperial usada predominantemente na América do Norte.
ASME B36.19 fornece dimensões, pesos e tamanhos nominais de tubos padrão para tubos de aço inoxidável em polegadas, enquanto ASME B36.19M fornece as mesmas informações em milímetros. A ASME B36.19M também inclui tabelas adicionais de tubos e espessuras de parede que são relevantes para tubos de aço inoxidável de tamanho métrico.
Em resumo, a diferença entre ASME B36.19 e ASME B36.19M é a unidade de medida utilizada para tubos de aço inoxidável: imperial e métrica respectivamente.
ASME B36.19 versus B36.10
- ASME B36.19 é o padrão dimensional para tubulações de aço inoxidável (por exemplo, ASTM A312, ASTM A269, ASTM A213).
- ASME B36.10 é o padrão dimensional para tubulações de aço carbono e ligas de aço (por exemplo, ASTM A106, A53).
| Recurso | ASME B36.19M | ASME B36.10M |
| Material | Aço inoxidável/ligas de níquel | Aço Carbono / Aço de Baixa Liga |
| Agendar | Inclui "S" (por exemplo, 10S, 40S, 80S) | Numérico (por exemplo, 20, 40, 80, 160) |
| Espessura da Parede | Mais fino (otimizado para peso) | Mais espesso (inclui tolerância à corrosão) |
| Custo | Maior custo de material; menor peso | Menor custo de material; peso maior |
| Uso | Química, Alimentos, Farmácia | Petróleo, gás, vapor de alta-pressão |
Aplicações do tubo de aço inoxidável ASME B36.19M
- Petróleo e Gás
- Processamento Químico
- Projetos de GNL
- Processamento de Alimentos
- Plantas Farmacêuticas
- Plataformas Offshore
- Tratamento de Água
- Sistemas Trocadores de Calor
Padrões referenciados
ASME B36.19 (ou B36.19M): norma para tubos de aço inoxidável forjado soldados e sem costura, abrangendo dimensões para altas/baixas temperaturas e pressões.
PERGUNTAS FREQUENTES:
Qual é o padrão ASME B36.19M?
ASME B36.19M é o padrão dedicado paraTubo de aço inoxidáveldimensões, cobrindo espessuras de parede e diâmetros externos para tubos sem costura e soldados.
Qual é a diferença entre o Cronograma 10 e o Cronograma 10S?
O Cronograma 10 e o Cronograma 10S nem sempre são idênticos. O Cronograma 10S é definido especificamente na ASME B36.19M para tubos de aço inoxidável, enquanto o Cronograma 10 é geralmente usado em padrões de tubos de aço carbono, como ASME B36.10M.
O Schedule 40S tem a mesma espessura do Schedule 40?
Sim, para vários tamanhos. Para tamanhos de tubos de até 12 polegadas, as dimensões deCronograma 40S(B36.19M) eCronograma 40(B36.10M) são idênticos. No entanto, para tamanhos de 14 polegadas e maiores, o Schedule 40S geralmente mantém uma parede mais fina em comparação com o Schedule 40 padrão usado para aço carbono.
Qual é a diferença de pressão entre o SCH 10S e o SCH 40S?
- A espessura da parede Schedule 10S é mais fina e a pressão é menor
- A espessura da parede do Schedule 40S é mais espessa e a pressão é maior
A ASME B36.19M é aplicável a tubos sem costura e soldados?
Sim. As tabelas dimensionais em B36.19M aplicam-se a ambostubo de aço inoxidável sem costura e soldado. Se o tubo éASTM A312TP304L(perfeito) ouTP316L(soldado), o diâmetro externo (DE) e a espessura da parede devem estar de acordo com as tabelas B36.19M para garantir o alinhamento do encaixe.
Como calculo o peso de um tubo de aço inoxidável B36.19M?
Use a fórmula:Peso (kg/m)=(OD - Peso) * Peso * 0,02491(para aço inoxidável da série 300). Ao inserir o Diâmetro Externo (OD) e a Espessura da Parede (WT) da tabela B36.19M, você pode estimar com precisão os custos de envio e a carga estrutural para seu rack de tubulação.
Sobre Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE é um-armazenista e exportador conhecido. Somos fornecedores de materiais de aço inoxidável/carbono/níquel/liga com 15+ experiência em exportação. Não fornecemos apenas tubos, placas, barras redondas, mas também acessórios para tubos, flanges, etc. Contacte-nos para mais informações e preços gratuitamente.
Autor: Chloe Pu (5 anos na indústria de aço inoxidável, liga de níquel e aço carbono)
Última atualização: 7 de maio, 2026 (horário de Pequim)
