é um dos principais fabricantes e fornecedores de acessórios de soldagem ASTM A694 F52 F56 F60 F65 F70- na China. Damos as boas-vindas a você para comprar nossos acessórios de soldagem de soquete ASTM A694 F52 F56 F60 F65 F70-. Nossa fábrica também aceita pedidos personalizados. Fique à vontade para desfrutar de nosso preço competitivo e excelente serviço.

Os acessórios de soldagem de soquete ASTM A694 F52, F56, F60, F65 e F70-sãoalto-rendimentocomponentes forjados de aço carbono e ligas com preços entre$ 3,80 e $ 9,50 por quilogramaem 2026. Eles oferecem resistência ao escoamento excepcional (até 70 ksi no mínimo) e integridade de alta-pressão, tornando-os essenciais para oleodutos de transmissão de petróleo e gás de alto-stress, estações de compressão e unidades de processamento de hidrocarbonetos de alta{4}}pressão.

Preço das conexões ASTM A694 F52 F56 F60 F65 F70 2026

O preço das conexões depende muito do grau de rendimento específico (F52 a F70), dimensionamento, programações de espessura de parede (XS, XXS, Sch 160) e volume do pedido.

Obtenha uma cotação

ASTM A694 Gr F52, F56, F60, F65 e F70 soquete-as conexões de soldagem são conexões forjadas de alta-pressão fabricadas de acordo comASTM A694/A694M, uma especificação que abrange peças forjadas de aço carbono e ligas para componentes de pressão de tubulações.

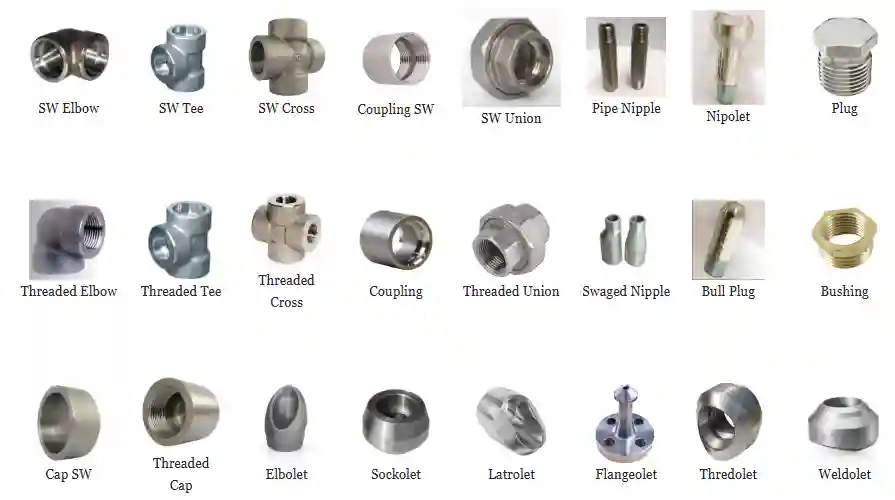

Acessórios forjados típicos incluem:

Cotovelo, T, Acoplamento, Cruz, União, Niipple, Saída Forjada, etc.

Notas comuns:

Aplicações:

• Oleodutos-de longa distância
• Transmissão de gás natural
• Plataformas offshore
• Tubulação de refinaria
• Sistemas hidráulicos de alta-pressão

Principais conclusões:



• Tampas ASTM A694conexões forjadas de aço carbono e ligas de aço para serviços de tubulações de alta-pressão.
• F52/F56/F60/F65/F70 representam diferentes níveis de resistência, não diferentes graus de corrosão.
• Classes mais altas oferecem melhor resistência contra cargas de alta-pressão, mas exigem um controle de soldagem mais rigoroso.
• Acessórios-de solda de soquete são preferidos paratubulação de alta-pressão de pequeno diâmetro (normalmente menor ou igual a 2 polegadas).
• F65 e F70 são amplamente utilizados emsistemas de coleta de gasodutos, GNL, plataformas offshore e transmissão de gás de alta-pressão.
• Tratamento térmico adequado, testes de impacto e procedimentos de soldagem são essenciais para uma operação segura.



Sobre ASTM A694 F52

Os padrões que regem as conexões forjadas ASTM A694 Gr F52 tendem a ser muito mais rígidos do que SA105N e SA350LF2. Como os acoplamentos roscados de aço carbono ASTM A694 F52 fornecem regulamentações mais rígidas para transferência de fluidos de alta pressão em sistemas de tubulação para as indústrias de gás e petróleo.

As conexões ASTM A694 F52 são feitas de aço duplex F52. Geralmente são fornecidos em estado recozido. Os cotovelos A694 F52 são forjados em produção, por isso são muito mais resistentes do que as versões fundidas. Enquanto isso, as conexões forjadas ASTM A694 Gr F52 têm uma pressão de trabalho de aproximadamente 2,4 vezes a classificação do flange à temperatura ambiente.

Essas conexões forjadas de alta pressão A694 F52 são usadas principalmente em sistemas de tubulação de alta energia/alta temperatura. As conexões para tubos de aço ASTM A694 F52 não devem ser usinadas diretamente a partir de chapas ou barras sólidas porque é necessário trabalho a quente suficiente (forjamento) para criar uma estrutura forjada em toda a peça.

Limites de composição química (máx.%):

• Carbono (C): 0,3
• Manganês (Mn): 1,6
• Silício (Si): 0,5
• Fósforo (P): 0,025
• Enxofre (S): 0,025
• Níquel (Ni): Conforme necessário
• Cromo (Cr): Conforme necessário
• Molibdênio (Mo): Conforme necessário

Composição química dos acessórios forjados do aço carbono F52

Propriedades Mecânicas

Propriedades mecânicas dos acessórios forjados do aço carbono F52

Requisito de resistência ao impacto

Requisitos típicos do entalhe Charpy V-:

As classes F65/F70 geralmente exigem testes de impacto adicionais porque os aços de maior resistência podem perder tenacidade se forem tratados termicamente de maneira inadequada.

Classificações de classe de pressão ASTM A694 F52 F56 F60 F65 F70

Os acessórios para solda de soquete são fabricados de acordo comASME B16.11.

Faixa de tamanho de acessórios para solda de soquete ASME B16.11

• Classes de alto-rendimento, como F65 e F70, têm equivalentes de carbono (CE) mais elevados em comparação com o aço A105 padrão. A entrada inadequada de calor pode causar endurecimento localizado e rachaduras induzidas por hidrogênio (HIC).
• Pré-aquecimento:O pré-aquecimento entre 100∘C e 150∘C é recomendado para espessuras de parede superiores a 12,7 mm, especialmente para F65 e F70.
• Folga de solda do soquete:Nunca empurre o tubo totalmente contra o fundo do soquete. Mantenha uma folga de expansão obrigatória de 1,5 mm (1/16 pol.) antes da soldagem para evitar rachaduras por tensão térmica durante o-resfriamento.

Soldagem de metais de adição

"Qual tratamento térmico (normalização ou têmpera e revenido) é necessário para peças forjadas ASTM A694 F65?"

O tratamento térmico necessário depende da forma do produto, da espessura e do processo escolhido pelo fabricante, mas a ASTM A694 geralmente requer tratamento térmico para atingir as propriedades mecânicas especificadas.

"Quais testes não destrutivos (END) normalmente são necessários para acessórios de alto-grau ASTM A694, como F60 e F65?"

✅ Inspeção visual 100%
✅ Exame 100% UT
✅ Exame 100% MT
✅ Teste de pressão hidrostática
✅ Teste de dureza
✅ Registros de Tratamento Térmico
✅ Relatórios de testes mecânicos
✅ PT 10204 3.1 Certificado de Material

Para serviço ácido (H₂S), os requisitos adicionais podem incluir:

• Conformidade com NACE MR0175/ISO 15156
• Teste de resistência SSC
• Teste de impacto Charpy
• Controle equivalente de carbono

Por que escolher F65/F70 em vez de A105?

Para pipelines-de longa distância:

• As conexões A105 podem exigir: Maior espessura de parede; Componentes mais pesados; Maior custo de transporte
• F65/F70 pode fornecer: Maior resistência à pressão; Menor peso; Melhor eficiência do pipeline

Escolha acessórios de solda de soquete quando:

• O tamanho do tubo é pequeno (normalmente menor ou igual a 2 polegadas)
• A pressão é alta
• É necessária desmontagem frequente
• O espaço de instalação é limitado
• A tubulação de instrumentos e utilidades está envolvida

Escolha acessórios para solda de topo quando:

• O diâmetro do tubo excede 2 polegadas
• A eficiência do fluxo do gasoduto é importante
• Existe carga cíclica severa
• Pipelines de transmissão{0}}de longa distância estão envolvidos

ASTM A694 Para ambientes com gases ácidos

Para ambientes de gás ácido contendo H2S, os materiais brutos ASTM A694 devem estar em conformidade com NACE MR0175/ISO 15156. Os limites de dureza não devem exceder 248 HV10 para evitar fissuração por corrosão sob tensão por sulfeto (SSCS). Sempre especifique testes complementares de serviço ácido (por exemplo, testes HIC e SSC) durante a aquisição.

"Por que não usar conexões de encaixe para solda ASTM A105 em vez de A694?"

• Vantagens ASTM A105: Menor custo; Fácil disponibilidade; Boa usinabilidade
• Resistência ao escoamento típica do A105: ≈250 MPa
• Resistência ao escoamento do A694 F65: Maior ou igual a 450 MPa, o A694 permite maior capacidade de pressão

"Por que as conexões de solda de encaixe racham após o teste hidrostático?"

1. Folga de soldagem incorreta
Tensão de expansão térmica
Rachaduras circunferenciais

2. Calor excessivo de soldagem
Estrutura de grão grosso
Resistência reduzida

3. Equivalente de alto carbono

"As conexões ASTM A694 podem ser usadas em serviços de gás ácido?"

Sim, mas normalmente são necessários requisitos adicionais.

Requisitos típicos:

• Conformidade com NACE MR0175/ISO 15156
• Controle de dureza
• Teste SSC quando necessário
• Tratamento térmico controlado

Os acessórios de{0}soldagem de soquete podem ser usados ​​em linhas de transmissão de gás de alta-pressão?

As conexões de solda-soquete são amplamente utilizadas em sistemas de tubulação de alta-pressão e pequeno{2}}diâmetro, mas geralmente não são selecionadas para linhas de transmissão de gás-de grande diâmetro.

As conexões de{0}soldagem de soquete são estritamente limitadas a tubulações-de diâmetro pequeno (NPS de 2 polegadas e menores) para evitar fadiga térmica e concentração de tensão em linhas de transmissão maiores.

ASTM A694 Conexões forjadas de alta-pressão
ASME B16.11 Solda de soquete e conexões forjadas roscadas
Acessórios de saída de ramificação MSS SP-97
NACE MR0175 / ISO 15156 Requisitos de serviço ácido
Projeto de tubulação de processo ASME B31.3
Encanamento líquido ASME B31.4
Gasoduto ASME B31.8


P: Quando você deve usar ASTM A694 F60 em vez do padrão ASTM A105 para conexões?

R: Use ASTM A694 F60 quando as pressões operacionais exigirem um limite de escoamento mínimo garantido de 60 ksi em vez dos 36 ksi oferecidos pelo A105. Isso permite que os engenheiros reduzam a espessura das paredes com segurança em tubulações de transmissão de alta-pressão, reduzindo o peso geral do sistema e os custos de material.

P: Por que os encaixes de{{0}soldagem quebram na base da solda em linhas de compressores de alta-vibração?

R: A trinca normalmente ocorre devido à expansão térmica restrita, tamanho excessivo da solda de ângulo ou falha em deixar a folga de expansão necessária de 1,5 mm. A eliminação da lacuna retém as tensões de contração térmica diretamente na raiz da solda, acelerando a falha por fadiga sob vibração cíclica.

P: As conexões de solda-soquete ASTM A694 F65 podem ser usadas em ambientes árticos-de baixa temperatura?

R: As especificações padrão ASTM A694 não garantem inerentemente resistência a impacto abaixo de{1}}zero, a menos que requisitos complementares de testes Charpy V-Notch (CVN) sejam explicitamente invocados no pedido de compra (por exemplo, testes a -20∘C ou -46∘C). Para climas frios, especifique variantes testadas-de impacto ou classes alternativas, como ASTM A350 LF6.

P: Qual é a principal diferença de custo entre acessórios de soldagem-soquete F52 e F70?

R: O F70 requer uma química de micro{1}}liga rigorosa e ciclos especializados de têmpera-e-de tratamento térmico de revenido para atingir um limite de escoamento mínimo de 70 ksi. Isso aumenta os custos de matéria-prima e processamento aproximadamente 25% a 40% em relação aos componentes F52 básicos.

P: Como evitar trincas-induzidas por hidrogênio (HIC) ao soldar acessórios de aço carbono de alto-rendimento?

R: Evite a HIC usando processos de eletrodo com baixo teor de hidrogênio (como SMAW com E7018-1 ou GMAW com gás de proteção controlado), mantendo temperaturas de interpasse adequadas, pré-aquecendo seções espessas e garantindo conformidade rigorosa com limites máximos equivalentes de carbono.

Sobre Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE é um-armazenista e exportador bem conhecido. Somos um fornecedor de materiais de liga de aço inoxidável/carbono/níquel com 15+ experiência em exportação. Não fornecemos apenas tubos, placas, barras redondas, mas também acessórios para tubos, flanges, etc. Contacte-nos para mais informações e preços gratuitamente.

✅ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (Identificação Positiva de Material)

✅Teste ultrassônico (de acordo com ASME VIII)

✅Inspeção-de terceiros (SGS/BV/DNV/LR)

✅NACE MR0175/ISO 15156

Autor: Chloé Pu

5+ Anos de Experiência Profissional na Indústria Metalúrgica de Aço Inoxidável, Liga de Níquel e Aço Carbono

Última atualização: 6 de agosto de 2026 (horário de Pequim)

Tag: Soquete ASTM A694 F52 F56 F60 F65 F70-Acessórios para soldagem, China, fabricantes, fábrica, preço, personalizado
