Cotovelo ASTM A860 WPHY 65

é um dos principais fabricantes e fornecedores de cotovelo ASTM A860 WPHY 65 na China. Damos as boas-vindas a você para comprar nosso cotovelo ASTM A860 WPHY 65. Nossa fábrica também aceita pedidos personalizados. Fique à vontade para desfrutar de nosso preço competitivo e excelente serviço.

Um cotovelo ASTM A860 WPHY 65 é uma conexão de solda de topo de aço carbono de granulação fina e alto rendimento com um limite de escoamento mínimo de 450 MPa (65 ksi), construído para corresponder ao tubo de linha API 5L X65 em transmissão de óleo e gás de alta pressão. Ele carrega uma tenacidade Charpy V obrigatória de 40 J em média a -46 graus (-50 graus F) e um limite de dureza de 22 HRC (235 HBW). Especifique onde a tubulação é X65 e o serviço é de alta pressão, baixa temperatura ou serviço ácido. Não use-o para tubulações gerais de plantas de baixa pressão -A234 WPBé mais barato e adequado lá.

Principais conclusões

• WPHY 65 significaWmaltratadoPipêHaiYrendimento, rendimento mínimo 65 ksi (450 MPa); o número é o rendimento em ksi, não um código químico.
• É ograu de conexão que corresponde ao tubo API 5L X65- emparelhar um cotovelo WPB com uma linha X65 cria uma incompatibilidade de tenacidade e resistência na solda circunferencial.
• ObrigatórioImpacto Charpy a -46 graus (40 J em média / 34 J min)eCE menor ou igual a 0,42%torná-lo adequado para climas frios e transmissão adjacente ao Ártico.
• Dureza máxima22 HRC (235 HBW)- o mesmo número que NACE MR0175 usa para serviço ácido, portanto é uma escolha padrão para linhas de H₂S quando a química e o tratamento térmico são controlados.
• O custo é aproximadamente20–40% acima do A234 WPB; não é um tipo resistente à corrosão e precisa de revestimento ou proteção catódica em qualquer serviço úmido.

ASTM A860 / MSS SP-75 cobre acessórios forjados de solda de topo em aço ferrítico de alta resistência de construção sem costura e soldada por fusão elétrica. WPHY 65 é um dos seis graus de rendimento (42, 46, 52, 60, 65, 70); o "65" é o limite de escoamento mínimo em ksi. O material é aço carbono de grão fino totalmente morto, feito para produzir inclusões de sulfeto arredondadas e bem dispersas - essa morfologia é o que proporciona boa tenacidade ao entalhe e resistência à trinca induzida por hidrogênio (HIC), e é o que torna a conexão soldável em condições de campo.

As dimensões seguem ASME B16.9 para NPS 14 e menores e MSS SP-75 para NPS 16 a NPS 48. Um cotovelo de raio longo de 90 graus em WPHY 65 é dimensionalmente idêntico a qualquer outro cotovelo ASME B16.9 do mesmo tamanho e programação; a diferença está inteiramente no aço. A HUITONG armazena a classe como acessórios para solda de topo e flanges forjados correspondentes emA694 F65.

Orçamento Gratuito

um860 preço e custo wphy65

Os preços apresentados são indicativos e estão sujeitos às condições de mercado, volume de pedidos e forma do produto.

Indicativo 2026, sujeito a oscilações de sobretaxa de sucata de aço e ligas.

O prêmio em relação ao WPB é modesto porque o WPHY 65 ainda é aço carbono - o fator de custo é a química controlada, a prática de grãos finos, testes de impacto obrigatórios e 100% NDT, e não ligas caras. O preço por peça abrange uma faixa enorme (cerca de US$ 5 por um cotovelo SCH 40 de 2 ″ a várias centenas de dólares por uma peça NPS 36–48 EFW grande e de parede pesada) porque a massa varia de acordo com o tamanho e a programação.

Especificação de acessórios ASTM A860 WPHY 65

Composição química dos acessórios para tubos ASTM A860 WPHY GR 65

Propriedades mecânicas dos acessórios para tubos ASTM A860 WPHY GR 65

Propriedades Físicas

Resistência à corrosão – leia isto antes de especificar

WPHY 65 é aço carbono. Ele não possui filme passivo à base de cromo e nenhum PREN digno de menção, portanto, não é resistente à corrosão como os graus 316L ou duplex. Em qualquer ambiente úmido ou com cloreto, ele precisa de revestimento externo, envoltório ou proteção catódica, exatamente como o tubo ao qual se une.

faixa de temperatura das conexões wphy 65

Recomendação:Se o tubo conectado for API 5L X65 e o sistema for de transmissão de alta pressão, o WPHY 65 é a escolha correta e consistente com o código - ele remove a incompatibilidade de solda circunferencial que você obtém ao aparafusar um cotovelo WPB de 240 MPa em uma linha de 450 MPa. Para tubulações de refinarias ou utilidades de baixa pressão sem necessidade de baixa temperatura ou acidez, o A234 WPB faz o mesmo trabalho por menos. Para serviços em baixas temperaturas, onde não é necessário alto rendimento, o A420 WPL6 é a opção mais enxuta.

WPHY 65 solda como um aço carbono limpo, não como uma liga misteriosa. A soldagem em campo usa práticas de baixo hidrogênio com consumíveis de resistência correspondente - E7018 / ER70S-6 para a maioria das soldas circunferenciais, ou um fio correspondente de alto rendimento quando a WPS exigir. Para seções mais espessas que cerca de 12 mm (0,5 pol), pré-aqueça a 95–150 graus (200–300 graus F) para evitar rachaduras induzidas por hidrogênio; pule-o em uma parede fina e você provocará rachaduras HAZ.

O tratamento térmico pós-soldagem é geralmentenãoexigido para conexões de aço carbono WPHY, mas é obrigatório após o reparo da solda e geralmente é imposto pela especificação de fornecimento para serviço ácido. Todas as conexões são enviadas em condições de tratamento térmico - normalizadas ou temperadas e revenidas - e esse tratamento térmico também é o que mantém a dureza igual ou inferior a 22 HRC. Os tees formados a frio recebem inspeção de líquido penetrante ou de partículas magnéticas na parede lateral; costuras soldadas por fusão elétrica (EFW) em acessórios grandes são 100% radiografadas.

Aulas de engenharia do mundo real

Os relatórios de campo mostram consistentemente as mesmas três questões. Primeiro, a incompatibilidade de classe na solda circunferencial: um comprador cota um cotovelo WPB em uma linha X65 para economizar alguns por cento, e a conexão se torna o elo fraco e de menor tenacidade em um sistema de alta resistência.

Em segundo lugar, variações de dureza em serviço ácido - uma etapa de conformação a frio ou uma solda de reparo desleixada empurra a HAZ acima de 22 HRC, portanto, o mapeamento de 100% de dureza em trabalhos NACE não é negociável, nem é uma sutileza.

Terceiro, acessórios EFW de grande porte: a solda longitudinal em um cotovelo de 36″ (914 mm) deve ser 100% RT, e uma radiografia ignorada causou rejeição de campo e um novo pedido que estragou o cronograma. O prazo de entrega é a restrição silenciosa - as peças NPS 26–48 são feitas sob encomenda em aproximadamente 25–35 dias, mais do que o estoque WPB.

Responda antes de se comprometer:

Qual é a classe do tubo de linha? Em API 5L X65 (ou X60/X70 com verificação de parede), WPHY 65 é o acessório correspondente.

Qual é a temperatura mínima de serviço? Se atingir -46 graus, você precisará do teste de impacto obrigatório que o WPHY 65 (e o WPL6) realizam.

Existe H₂S? Em caso afirmativo, confirme a dureza menor ou igual a 22 HRC, CE menor ou igual a 0,42% e status de tratamento térmico no MTR.

Qual é a temperatura máxima? Acima de ~345 graus contínuos, mude para um grau de alta temperatura.

O serviço é corrosivo? Se houver cloretos ou água do mar envolvidos, pare - este é um aço carbono e você precisa de um aço inoxidável ou duplex.

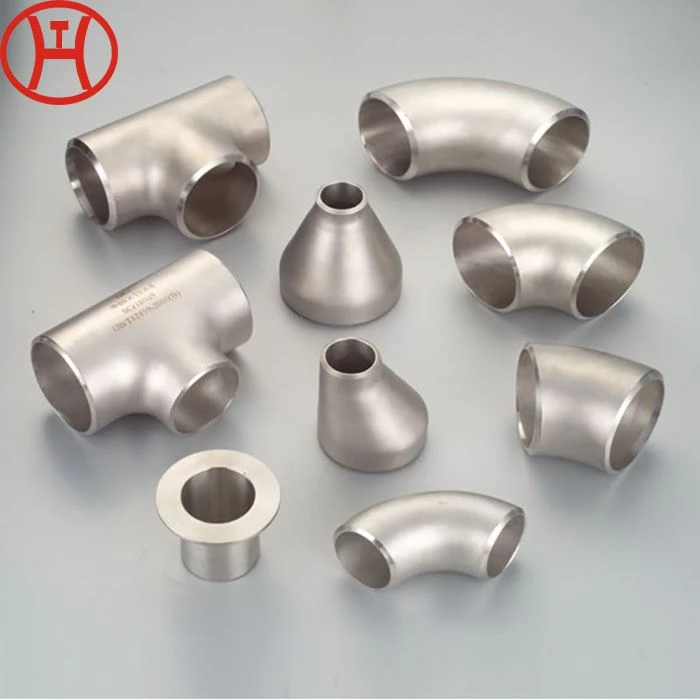

WPHY 65 é produzido como cotovelos (90 graus LR/SR, 45 graus, curvas de retorno de 180 graus), tês (iguais e redutores), redutores (concêntricos e excêntricos), tampas e pontas de topo. A faixa de tamanho é de ½″ a 48″, espessura de parede SCH 10 a SCH XXS e especiais. A construção perfeita cobre até NPS 24; tamanhos maiores são EFW e radiografados. Dimensões: NPS 14 e menores para ASME B16.9, NPS 16–48 para MSS SP-75. OEPIPE lista a classe entre acessórios soldados de topo e flanges forjados.

Execute isso de cima para baixo; pare no primeiro ajuste.

1. O tubo conectado é API 5L X65 (ou X60/X70 com verificação de parede)? →WPHY 65

2. A temperatura mínima atinge −46 graus? →WPHY 65(ou A420 WPL6 se o rendimento for menor ou igual a 240 MPa é aceitável)

3. Serviço azedo (H₂S)? →Somente WPHY 65se MTR confirmar Menor ou igual a 22 HRC, CE Menor ou igual a 0,42%, tratado termicamente

4. Serviço contínuo acima de ~345 graus? →Não - use A234 WP11/WP22

5. Corrosivo/água do mar/cloretos? →Não - use 2205 ou 2507

6. Tubulação geral de baixa pressão da planta, ambiente? →A234 WPBeconomiza custos

7. Tamanho acima do NPS 14? → Confirme o fornecimento de MSS SP-75 e o prazo de entrega de 25 a 35 dias antes de congelar as especificações

Qual é a faixa de preço médio de um cotovelo ASTM A860 WPHY 65 em 2026?

Os preços de mercado normalmente variam de US$ 2,50 a US$ 4,80 por kg, variando muito de acordo com a espessura da parede, escala de dimensão e quantidade total do projeto.

O que significa WPHY 65?

WPHY significa Tubo Forjado de Alto Rendimento; o 65 é o limite de escoamento mínimo em ksi - 65 ksi, ou 450 MPa.

WPHY 65 é igual a API 5L X65?

Não. X65 é um tubo de linha; WPHY 65 é a classe de conexão para solda de topo projetada para o mesmo rendimento de 450 MPa para que o cotovelo não fique abaixo do tubo na solda.

Qual é a diferença entre A860 WPHY 65 e A234 WPB?

WPHY 65 tem rendimento de 450 MPa versus 240 MPa do WPB, um Charpy obrigatório de 40 J a -46 graus, CE menor ou igual a 0,42% e um limite de dureza de 22 HRC. WPB não possui nenhum desses requisitos de impacto ou dureza.

Que temperatura um cotovelo WPHY 65 pode suportar?

É qualificado para resistência até -46 graus e é usado para serviços de pressão de até cerca de 345 graus. Acima disso, especifique um grau de alta temperatura, como A234 WP11.

O WPHY 65 atende à NACE MR0175 para serviço ácido?

Sim, desde que a conexão seja de aço de grão fino totalmente morto, tratado termicamente, com dureza menor ou igual a 22 HRC e CE menor ou igual a 0,42% - todos confirmados no relatório de teste do moinho.

Com que metal de adição devo soldá-lo?

Use consumíveis com baixo teor de hidrogênio e resistência correspondente: E7018 / ER70S-6 para soldas circunferenciais em campo ou um fio de alto rendimento correspondente de acordo com o WPS. Pré-aqueça 95–150 graus em seções grossas.

É necessário tratamento térmico pós-soldagem?

Geralmente não para acessórios de aço carbono WPHY. É necessário após o reparo da solda e geralmente é imposto pelas especificações de fornecimento para serviços ácidos.

Quais tamanhos e horários estão disponíveis?

½″ a 48″, SCH 10 a XXS. NPS 14 e menores seguem ASME B16.9; NPS 16–48 seguem MSS SP-75.

Sem costura ou soldado?

Ambos. Integrado até NPS 24; tamanhos maiores são soldados por fusão elétrica com costuras 100% radiografadas.

Posso usar um cotovelo WPHY 65 em água do mar?

Não nu. É aço carbono sem resistência a cloretos; ele precisa de revestimento e proteção catódica, ou você deve optar por duplex (2205) ou super duplex (2507) para água do mar corrosiva.

Quanto custa um cotovelo WPHY 65?

O preço indicativo para 2026 é de cerca de US$ 2,5–6,0/kg FOB, cerca de 20–40% acima do A234 WPB. O custo por peça varia amplamente com o tamanho e o cronograma.

Qual é o limite de dureza?

Máximo de 22 HRC (235 HBW) - o mesmo limite que o NACE MR0175 define para serviço ácido, portanto é verificado em todas as baterias.

Por que o equivalente de carbono (CE) é estritamente limitado a 0,42% para o WPHY 65?

R: Um CE máximo de 0,42% evita o endurecimento da zona afetada pelo calor (HAZ), protegendo a junta soldada contra falhas frágeis e fissuras induzidas por hidrogênio durante a construção de campo em alta velocidade.

Qual é a diferença entre os cotovelos ASTM A234 WPB e ASTM A860 WPHY 65?

A234 WPB é uma conexão de tubo de aço carbono padrão para aplicações de baixa a média pressão (com um limite de escoamento de aproximadamente 35 ksi/240 MPa), enquanto WPHY 65 é uma conexão de aço de alta resistência e baixa liga (fabricada de acordo com o padrão MSS SP-75, com um limite de escoamento de até 65 ksi/450 MPa). O WPHY 65 foi projetado especificamente para oleodutos e gasodutos de alta pressão, grande diâmetro e longa distância, capazes de suportar pressões de projeto mais altas para uma determinada espessura de parede.
