FLANGE A182 F11
Tipo: SO, SW, BL, BL, WN, LJ, espetáculo, orifício ect.
Tamanho: 1/2"-48", DN10-DN4000
Classe: 75#-2500#, PN6-PN100
Padrão: ASME, DIN, EN, JIS, BS
ASTM A182 F11 liga de aço deslizante SO RF flange, A182 F11 flange, liga de aço F11 flanges, liga de aço A182 F11 fabricante de flanges, aço de baixa liga ASTM A182 F11 flanges, ASTM A182 grau F11 flanges, ASTM A182 F11 liga de aço flanges, liga Flange de tubo de aço F11, liga de aço A182 Gr. F11 Deslizamento no flange, liga de aço ANSI B16.5 F11 Classe 300 SO Flange, ANSI B16.47 A182 F11 liga de aço Flange, ANSI B16.48 liga de aço SO Flange.
Flange A182 F11:
ASTM A182 F11 liga de aço deslizante SO RF flangessão feitos de uma liga de cromo molibdênio que consiste em cromo em uma faixa de 20% a 40% dependendo da classificação.Flange A182 F11material solução sólida recozido e, portanto, suporta temperaturas de até 1010 graus Celsius. A mistura com alto teor de cromo permiteFlanges de liga de aço F11 WNpara ser resistente ao calor e resistente à corrosão em temperaturas mais altas. OFlanges A182 F11também são muito fortes devido ao recozimento deles. Os flanges ASTM A182 Grau F11 podem ser fornecidos em condições normalizadas ou temperadas e revenidas.
OFlanges SW de aço de baixa liga ASTM A182 F11são usados com extensas aplicações de soldagem. OFlanges de liga A182 F11também são conhecidos como flanges de aço carbono. Os diferentes tipos de flanges atendem a finalidades diferentes. A ASTMDeslizamento em flanges A182 grau F11são usados para conectar dois tubos sem costura em um local preciso. Para se deslocar para o local correto, o flange permite que os tubos deslizem sobre ele. Existem outros tipos como oFlange ANSI B16.5 Liga de Aço F11 Classe 300 SOque vêm em duas metades. O par é soldado nas extremidades do tubo em ambos os lados e depois soldado ou aparafusado como um produto de flange inteiro. Isso completa a conexão.
1. Especificação de material ASTM A182 F11
|
Tabela de tamanhos de flange de liga de aço F11 |
1/2" (15 NB) a 48" (1200NB) DN10~DN5000 |
|
Padrões de flange A182 F11 SORF |
ANSI/ASME B16.5, B16.47 Série A e B, B16.48, BS4504, BS 10, EN-1092, DIN, Flanges ANSI, Flanges ASME, Flanges BS, Flanges DIN, Flanges EN, Flange GOST , ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
|
Classificação de pressão do flange ASME SA 182 Gr F11 ANSI |
Classe 150 libras, 300 libras, 600 libras, 900 libras, 1.500 libras, 2.500 libras |
|
Cálculo da pressão do flange ASTM A182 F11 em DIN |
6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64 |
|
AS A182 F11 Flange JIS |
5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K |
|
Flange de liga de aço A182 F11UNI |
6Bar 10Bar 16Bar 25Bar 40Bar |
|
Flange ASTM A182 grau F11EN |
6Bar 10Bar 16Bar 25Bar 40Bar |
|
Revestimento |
Tinta preta a óleo, tinta antiferrugem, zincada, transparente amarela, galvanizada por imersão a frio e a quente |
|
Tipos mais comuns de flange de liga de aço ASTM A182 F11 |
Forjado/Roscado/Parafusado/Placa |
|
Certificados de teste |
EN 10204/3.1B |
|
Técnica de produção de flange cromado A182 F11 |
Forjado, tratado termicamente e usinado |
|
A flange do aço de liga F11 de ASME SA182M conecta o tipo/tipo da face da flange |
Face elevada (RF), junta tipo anel (RTJ), face plana (FF), macho-fêmea grande (LMF), face de junta sobreposta (LJF), macho-fêmea pequeno (SMF), língua pequena, língua grande e ranhura , Sulco |
|
Design especial |
De acordo com seu desenho AS, ANSI, BS, DIN e JIS |
|
Teste de flange EN 1092-1 de liga de aço ASTM A182 F11 |
Espectrógrafo de leitura direta, máquina de teste hidrostático, detector de raios X, detector de falhas transsônicas UI, detector de partículas magnéticas |
|
Equipamento de flange F11 de liga de aço |
Máquina de prensa, máquina de dobra, máquina de empurrar, máquina de chanfradura elétrica, máquina de jateamento de areia, etc. |
|
Fabricante de flange F11 de liga de aço ANSI |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE etc. BS: BS4504, BS3293, BS1560, BS10 AS 2129: Tabela D; Tabela E; Tabela H ANSI B16.5, ANSI B16.47 Série A e B, MSS SP44, ASA, API-605, AWWA, desenhos personalizados ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Padrão americano (ANSI) Alemão (DIN) Padrão britânico (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 O outro padrão: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276 |
|
Flange de aço ASTM A182 F11 Usos e aplicação |
Melhoradores de betume. Refinarias de petróleo pesado. Energia nuclear (principalmente contínua). Petroquímica e ácidos. |
|
Exportação de flange de liga F11 ANSI B16.5 para |
Irlanda, Singapura, Indonésia, Ucrânia, Arábia Saudita, Espanha, Canadá, EUA, Brasil, Tailândia, Coreia, Irão, Índia, Egipto, Omã, Dubai, Peru, etc. |
|
Certificados de teste de material (MTC) de acordo com EN 10204 3.1 e EN 10204 3.2, Certificados de teste que certificam NACE MR0103, NACE MR0175 |
|
2. Composição química dos flanges de liga de aço A182 grau F11
|
Nota |
C |
Mn |
Si |
S |
P |
Cr |
Mo |
|
A182 F11 |
0.05 - 0.15 |
0.3 - 0.6 |
0.5 - 1 |
0.03 |
0.03 |
1 - 1.5 |
0.044 - 0.65 |
3. Propriedades mecânicas das flanges de liga de aço A182 grau F11
|
Nota |
Resistência à tração (Mpa) |
Força de rendimento (Mpa) |
Alongamento % |
|
A182 F11 |
205 |
415 |
20 |
4. Material do flange de aço A182 F11
|
Tamanho nominal do tubo |
Diâmetro interno dos flanges (ID) |
Diâmetro externo dos flanges (OD) |
||||
|
Classe 150 |
Classe 300 |
Classe 400 |
Classe 600 |
Classe 900 |
||
|
1/2 |
0.84 |
1.875 |
2.125 |
2.125 |
2.125 |
2.50 |
|
3/4 |
1.06 |
2.25 |
2.625 |
2.625 |
2.625 |
2.75 |
|
1 |
1.31 |
2.625 |
2.875 |
2.875 |
2.875 |
3.125 |
|
1 1/4 |
1.66 |
3 |
3.25 |
3.25 |
3.25 |
3.50 |
|
1 1/2 |
1.91 |
3.375 |
3.75 |
3.75 |
3.75 |
3.875 |
|
2 |
2.38 |
4.125 |
4.375 |
4.375 |
4.375 |
5.625 |
|
2 1/2 |
2.88 |
4.875 |
5.125 |
5.125 |
5.125 |
6.50 |
|
3 |
3.50 |
5.375 |
5.875 |
5.875 |
5.875 |
6.625 |
|
4 |
4.50 |
6.875 |
7.125 |
7.00 |
7.625 |
8.125 |
|
5 |
5.56 |
7.75 |
8.50 |
8.375 |
9.50 |
9.75 |
|
6 |
6.62 |
8.75 |
9.875 |
9.75 |
10.50 |
11.375 |
|
8 |
8.62 |
11 |
12.125 |
12.00 |
12.625 |
14.125 |
|
10 |
10.75 |
13.375 |
14.25 |
14.125 |
15.75 |
17.125 |
|
12 |
12.75 |
16.125 |
16.625 |
16.50 |
18.00 |
19.625 |
Certificados de teste: Certificado de teste do fabricante conforme EN 10204/3.1
5. Tamanho dos flanges ASTM A182 grau F11 em polegadas
|
Tamanho do tubo - Flange do tubo |
Tipo de conexão de flange |
Máx. Pressão |
|
1/2" |
FNPT |
150psi |
|
1/2" |
Solda de soquete |
275psi |
|
1/2" |
Soldado |
150psi |
|
3/4" |
FNPT |
150psi |
|
3/4" |
Solda de soquete |
275psi |
|
1-1/4" |
Solda de soquete |
275psi |
|
1-1/2" |
Solda de soquete |
275psi |
|
2" |
FNPT |
150psi |
|
2" |
Solda de soquete |
275psi |
|
2-1/2" |
Solda de soquete |
275psi |
|
3" |
Solda de soquete |
275psi |
|
4" |
FNPT |
150psi |
|
4" |
Solda de soquete |
275psi |
|
1/2" |
Escorregar em |
720 psi |
|
1/2" |
Escorregar em |
720 psi |
|
1" |
Escorregar em |
720 psi |
|
1" |
Escorregar em |
720 psi |
|
1-1/4" |
FNPT |
720 psi |
|
1-1/4" |
Escorregar em |
720 psi |
|
1-1/2" |
Escorregar em |
720 psi |
|
1-1/2" |
Escorregar em |
720 psi |
|
2" |
Escorregar em |
720 psi |
|
2" |
Escorregar em |
720 psi |
|
2-1/2" |
Escorregar em |
720 psi |
|
2-1/2" |
Escorregar em |
720 psi |
|
3" |
Escorregar em |
720 psi |
|
3" |
Escorregar em |
720 psi |
|
4" |
Escorregar em |
720 psi |
|
4" |
Escorregar em |
720 psi |
6. Tipos de flanges de tubo F11 de liga de aço ASTM A182
Flanges de pescoço de solda longo de liga de aço F11 Aço de acionista ASTM A182 F11 Distribuidores de flanges roscadas Aço de liga ASTM A182 F11 Flanges de redução Aço de liga F11 Tipo de anel Flanges de junta Fabricante Aço de liga A182 F11 Flange de orifício Liga de aço 5Cr-1/2Mo Flanges cegas para espetáculos Cromadas Flange de liga de aço Moly F11 WNRF Flanges de liga ASTM A182 F11 SORF ANSI B16.5 Flanges de liga de aço F11 RTJ Flanges de liga de aço F11 parafusados Stockist ASTM A182 Flanges de junta sobreposta de liga de aço F11 ASME SA182 Flange de liga de aço F11 BLRF Flanges de face elevada F11 de liga de aço ASTM A182 F11 Nipoflange de liga de aço A182 Liga de aço F11 Flanges quadradas ASME SA182M Liga de aço F11 SWRF Flange de aço F11 Flanges de língua e ranhura Aço de liga de cromo molibdênio F11 Flanges macho e fêmea de aço de liga de cromo molibdênio F11 Flanges DIN Aço de liga F11 ASME B16.5 Flanges de liga de aço F11 Flanges de liga de aço F11 EN 1092-1 Flanges de liga de aço F11 BS 4504 Flanges de liga de aço F11 Flanges forjadas de liga de aço A182 F11 Flanges de liga de aço F11 de deslizamento em flanges de liga de aço F11 Fornecedores de flange plana ANSI F11 Liga de aço Flange cego Liga de aço F11 Pescoço de solda Revendedor de flanges Flanges de solda de soquete de aço de liga F11 Exportador F11 Flanges de pescoço de soldagem de aço de liga ASTM A182 F11 Flanges de junta tipo anel de liga de aço ASTM A182 F11 Flanges de junta tipo anel de aço de liga A182 F11 Flanges para cortinas de espetáculo Flanges de persianas de óculos de liga de aço F11 Flanges de solda de soquete A182 F11 Flanges cegas de liga de aço A182 F11 COMO Flanges roscadas A182 F11 Flanges de junta sobreposta de liga de aço F11 A182 F11 Flanges planas de liga de aço AS ASTM A182 F11 Flanges de orifício AS ASTM A182 F11 Flanges de orifício Liga de aço F11 Flanges de pescoço longo de solda ASTM A182 F11 Flanges de placa de aço de liga

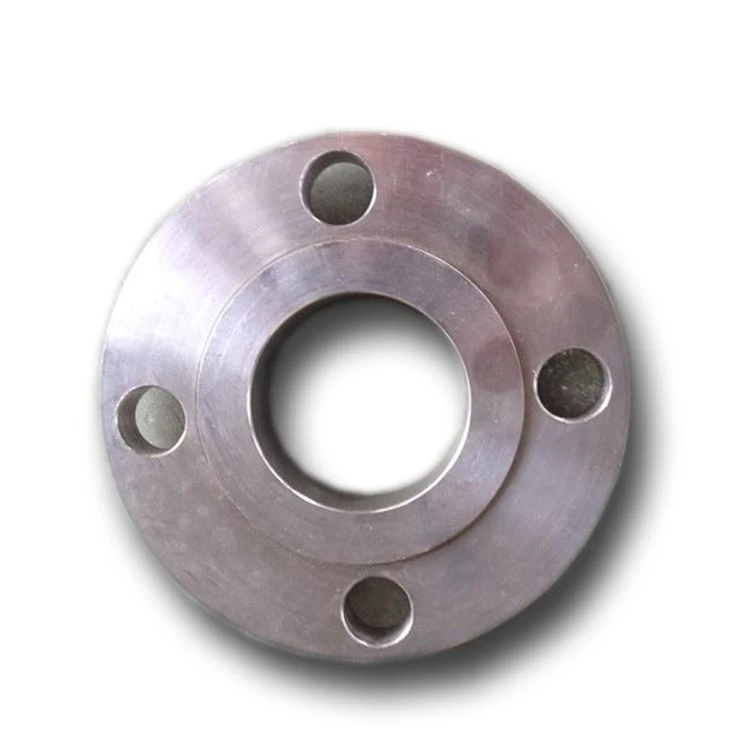

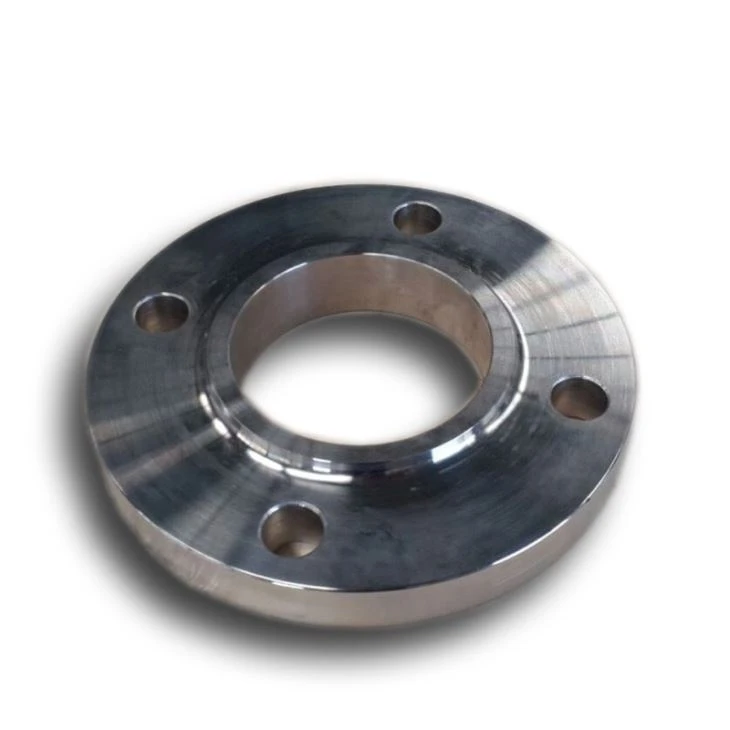

7. Exibição do produto
Tag: A182 F11 FLANGE, China, fabricantes, fábrica, preço, personalizado
