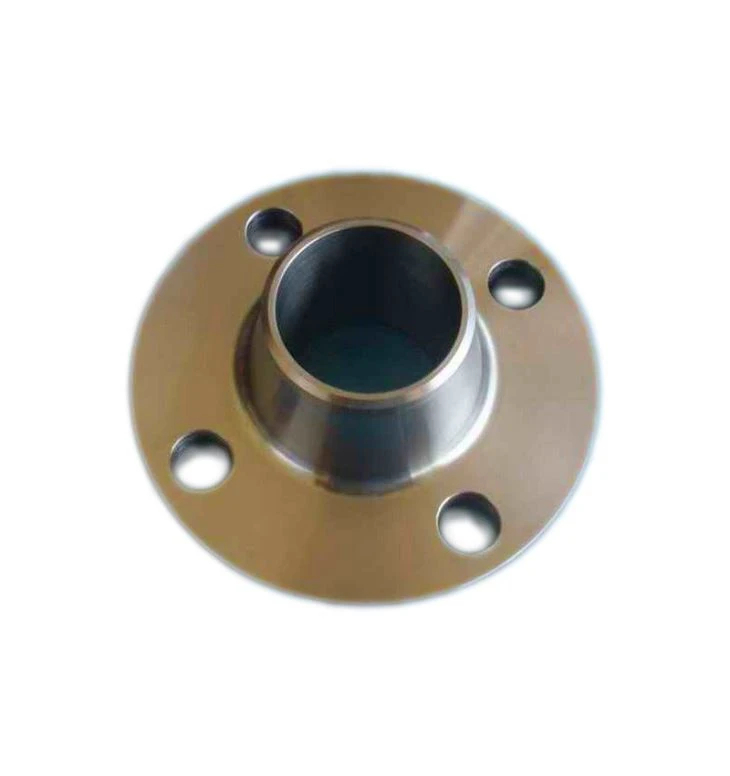

Flange de pescoço soldado S31803
Tipo: SO, SW, BL, WN, LJ, Espetáculo, Orifício ect.
Tamanho: 1/2"-48", DN10-DN4000
Classe: 75#-2500#, PN6-PN100
Padrão: ASME, DIN, EN, JIS, BS
Flanges de aço inoxidável duplex S31803 Flange ASME B16.5 WN Flange cego, aço duplex S31803 Flange cego classe 300, flange de solda de soquete de aço duplex ANSI B16.5, ANSI B16.47 Flange de pescoço de solda de aço duplex F51, Werkstoff No 1.4462 Aço duplex UNS S31803 Flange Rosqueada F51
Werkstoff de aço frente e verso super nenhuma composição química da flange do pescoço de solda 1,4462
|
Nota |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
Não |
N |
Fé |
|
S31803 |
0,030 máx. |
2.00 máx. |
1.00 máx. |
0,030 máx. |
0,020 máx. |
22.0 – 23.0 |
3.0 – 3.5 |
4.50 – 6.50 |
0.14 – 0.20 |
63,72 minutos |
O pescoço de solda de aço super frente e verso S31803 flangeia propriedades mecânicas
|
Notas |
Densidade (g/cm3) |
Densidade (lb/pol 3) |
Ponto de fusão (grau) |
Ponto de fusão (grau F) |
|
S31803 |
7.805 |
0.285 |
1420 – 1465 |
2588 – 2669 |
1.Teste de materiais
Testes mecânicos, como tração de área
• Teste de dureza
• Análise Química – Análise Espectral
• Identificação Positiva de Material – Teste PMI
• Teste de achatamento
• Micro e MacroTeste
• Teste de resistência à corrosão
• Teste de queima
• Teste de corrosão intergranular (IGC)
|
ASTM A182 - ASME SA182 |
Especificação padrão para flanges de tubulação de aço duplex austenítico forjado |
|
ASME B16.11 |
Soldagem de soquete e flanges forjados roscados |
|
MSSSP-43 |
Conexões de solda de topo forjadas e fabricadas para aplicações de baixa pressão e resistentes à corrosão |
|
MSSSP-95 |
Swage(d) Mamilos e Plugues Bull |
|
BS3799 |
Especificação para flanges de tubos de aço, parafusados e soldados por soquete para a indústria do petróleo |
O uso de aço inoxidável duplex e super duplex em tubos e flanges de tubos é popular devido à resistência extra que esses materiais proporcionam.
Se você está no ramo de compra de tubos ou acessórios para tubos, apreciará a importância de colocar os materiais certos nos flanges e comprar os corretos para o que você precisa.
Como existem tantos tipos diferentes de flanges em todo o mundo, existem padrões globais para facilitar a vida, desde a API 6 até ansi b16.5.
Com tantos flanges de tubos diferentes, desde flanges de pescoço de solda até flanges cegos e flanges API, vale a pena entender as diferenças entre todos eles e o que significam os diferentes padrões.
As designações ansi incluem ansi b16.5, que abrange classificações de pressão-temperatura, materiais, dimensões, tolerâncias, marcação, testes e métodos de designação de aberturas para flanges de tubos e acessórios flangeados.
A designação ansi b16.5 é única e não intercambiável com um flange de classificação diferente.
Os flanges de pescoço de soldagem são fáceis de reconhecer no cubo longo e cônico, que vai gradualmente até a espessura da parede de um tubo ou conexão.
O cubo longo e cônico fornece um reforço importante para uso em diversas aplicações que envolvem alta pressão, temperaturas abaixo de zero e/ou elevadas. A transição suave da espessura do flange para a espessura da parede do tubo ou conexão efetuada pelo cone é extremamente benéfica, sob condições de flexão repetida, causada pela expansão da linha ou outras forças variáveis.
Esses flanges são perfurados para corresponder ao diâmetro interno do tubo ou conexão correspondente, de modo que não haja restrição ao fluxo do produto. Isto evita turbulência na junta e reduz a erosão. Eles também fornecem excelente distribuição de tensão através do cubo cônico e são facilmente radiografados para detecção de falhas.
Este tipo de flange será soldado a um tubo ou conexão com uma única penetração total, solda em V (Buttweld).
Detalhes do flange de pescoço de soldagem
1. Flange de pescoço de solda2. Solda de topo
3. Tubo ou conexão
