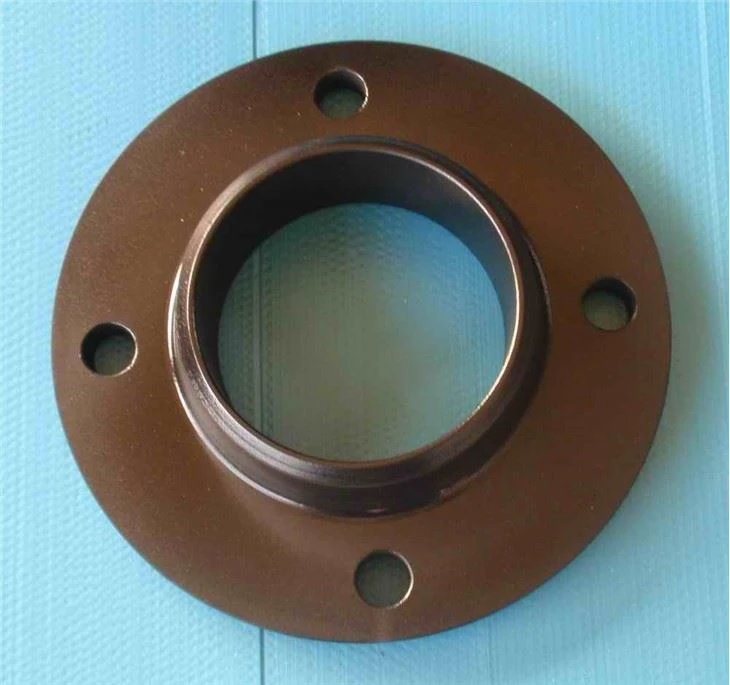

Flange JIS B2220 5K 10K

é um dos principais fabricantes e fornecedores de flange JIS B2220 5K 10K na China. Damos as boas-vindas a você para comprar nosso flange JIS B2220 5K 10K. Nossa fábrica também aceita pedidos personalizados. Fique à vontade para desfrutar de nosso preço competitivo e excelente serviço.

Os flanges JIS B2220 (5K e 10K) são flanges de tubo padrão-japoneses amplamente usados ​​para sistemas de tubulação de baixa a média pressão. Em 2026, os preços típicos variam de US$ 3,2 a US$ 18 por peça, dependendo do tamanho, material e classe de pressão.

Flanges JIS 5Ksão adequados para sistemas de água e ar de baixa-pressão, enquantoFlanges JIS 10Ksão usados ​​em tubulações industriais, de petróleo e gás de alta pressão. Esses flanges são amplamente adotados na construção naval, fábricas de produtos químicos e sistemas HVAC devido à sua eficiência de custos e padronização.

Preço do flange JIS B2220 2026 (estimativa por peça)

Flanges de aço carbono:US$ 900 – US$ 1.600 / tonelada

Flanges de aço inoxidável 304:US$ 2.800 – US$ 4.200/tonelada

Flanges de aço inoxidável 316:US$ 3.200 – US$ 5.000 / tonelada

Obtenha uma cotação

Principais vantagens:

• JIS B2220 define dimensões de flange, perfuração e classificações de pressão em sistemas de tubulação japoneses
• 5K=baixa pressão (serviços públicos, água, sistemas de ar)
• 10K=pressão média (tubulação de processo, óleo, produtos químicos, sistemas marítimos)
• Não intercambiável com flanges ASME B16.5 sem verificação de engenharia
• Materiais comuns: aço carbono (SS400), aço inoxidável (SUS304/SUS316), liga de aço
• Amplamente utilizado no Japão, Sudeste Asiático, construção naval, HVAC e equipamentos OEM

O que é o flange JIS B2220?

JIS B2220 é o padrão industrial japonês que define flanges de tubos de aço, incluindo dimensões, padrões de parafusos, classificações de pressão e tipos de revestimento. É amplamente utilizado em sistemas de tubulação industrial da Ásia{2}}Pacífico.

As classes de pressão mais comuns sãoJIS 5K, 10K, 16K e 20K, sendo 5K e 10K os mais populares.

Os materiais normalmente incluem aço carbono (SS400), aço inoxidável (SUS304/SUS316) e variantes de liga de aço, dependendo dos requisitos de corrosão e temperatura.

As aplicações incluem sistemas de abastecimento de água, tubulações de proteção contra incêndio, construção naval, processamento químico, HVAC e sistemas de tubulação industrial em geral. Os flanges JIS são conhecidos por seu design compacto, economia e compatibilidade com sistemas de tubulação métrica.

Tipo de flange:

WN/flange de pescoço de soldagem;SO/deslizamento no flange;

PL /Flange de placa;BL/Flange cego;

Th/flange roscado; flange de soldagem SW/soquete;

LF/SE (flange lapidada/extremidade da ponta); LWN/flange de pescoço longo para soldagem;

Flange de orifício;Flange redutora;Flange API;

Flange integral/compacta; cego para óculos,

Pá e espaçador de linha, cortina de remo, espaçador de remo;

Placa de orifício;Placa de tubo,Anel de sangramento;Flange da placa

Especificação do flange JIS B2220:

• Padrão: JIS B2220: 2012 (última revisão)
• Tamanho: DN10 – DN1500
• Classificação de classe: 2K, 5K (0,49 MPa), 10K (0,98 MPa), 16K, 20K, 30K
• Enfrentando: RF (face levantada);FF (face plana);RTJ (junta tipo anel);RJ (face articulada em anel)
• Processo de fabricação: Empurrar, Prensar, Forjar, Fundir, etc.

Especificações de pressão e parafuso do flange JIS B2220

Dimensões do flange JIS B2220 5K

Dimensões do flange JIS B2220 10K

Em aplicações práticas de engenharia, os flanges JIS 10K em tamanhos até DN50 são normalmente mantidos em estoque como itens padrão, enquanto tamanhos maiores geralmente exigem fabricação personalizada.

Flanges JIS 5K vs 10K vs ANSI

JIS 5K é orientado-pelo custo e usado para sistemas não{2}}críticos

JIS 10K oferece melhor margem de segurança e é mais utilizado em plantas industriais

Os flanges ANSI não são dimensionalmente intercambiáveis ​​com os flanges JIS

Materiais de flanges JIS B2220

Aço carbono:

ASTM A105;

ASTM A266 GR.1,GR.2,GR.3,GR.4

Aço inoxidável:

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306;

304H/UNS S30409/1.4948;

309S/UNS S30908/1.4833

309H/UNS S30909;

310S/UNS S31008/1.4845;

310H/UNS S31009;

316/UNS S31600/1.4401;

316Ti/UNS S31635/1.4571;

316H/UNS S31609/1.4436;

316L/UNS S31603/1.4404;

316LN/UNS S31653;

317/UNS S31700;

317L/UNS S31703/1.4438;

321/UNS S32100/1.4541;

321H/UNS S32109;

347/UNS S34700/1.4550;

347H/UNS S34709/1.4912;

348/UNS S34800;

Liga de aço:

ASTM A694 F42/F46/F48/F50/F52/F56/F60/F65/F70;

ASTM A182 F5a/F5/F9/F11/F12/F22/F91;

ASTM A350 LF1/LF2/LF3;

Aço duplex:

ASTM A182 F51 S31803 1.4462;

ASTM A182 F53 2507 S32750 1.4401;

ASTM A182 F55 S32760 1.4501 Zeron 100;

2205 F60 S32205;

ASTM A182 F44/S31254/254SMO/1.4547;

17-4PH/S17400/1.4542/SUS630/AISI630;

F904L N08904 1.4539;

725LN/310MoLN/S31050/1.4466

253MA/S30815/1.4835;

Aço de liga de níquel:

Liga 200 Níquel 200 N02200 2.4066/ASTM B366 WPN;

Liga 201 Níquel 201 N02201 2.4068/ASTM B366 WPNL;

Liga 400/Monel 400/N04400/NS111/2.4360/ASTM B366 WPNC;

Liga K-500 Monel K-500 N05500 2.4750;

Liga 600 Inconel 600 N06600 NS333 2.4816;

Liga 601/Inconel 601/N06001/2.4851;

Liga 625 Inconel 625 N06625 NS336 2.4856;

Liga 718 Inconel 718 N07718 GH169 GH4169 2.4668;

Liga 800 Incoloy 800 N08800 1.4876;

Liga 800H Incoloy 800H N08810 1.4958;

Liga 800HT/Incoloy 800HT/N08811/1.4959;

Liga 825/Incoloy 825/N08825/2.4858/NS142;

Liga 925/Incoloy 925/NO9925;

Hastelloy C/Liga C/NO6003/2.4869/NS333;

Liga C-276/Hastelloy C-276/N10276/2.4819;

Liga C-4/Hastelloy C-4/N06455/NS335/2.4610;

Liga C-22/Hastelloy C-22/N06022/2.4602;

Liga C-2000/Hastelloy C-2000/N06200/2.4675;

Liga B/Hastelloy B/NS321/N10001;

Liga B-2/Hastelloy B-2/N10665/NS322/2.4617;

Liga B-3/Hastelloy B-3/N10675/2.4600;

Liga X/Hastelloy X/N06002/2.4665;

Liga G-30/Hastelloy G-30/N06030/2.4603;

Liga X-750/Inconel X-750/N07750/GH145/2.4669;

Liga 20/Carpinteiro 20Cb3/N08020/NS312/2.4660;

Liga 31/N08031/1.4562;

Aplicações de flange JIS B2220

• Tratamento de Água: Redes de abastecimento de água e tubagens de drenagem para estações de tratamento; são usados ​​tipos de aço inoxidável-resistentes à corrosão.
• Sistemas HVAC: Sistemas de ar condicionado de água gelada; Flanges de aço carbono JIS 10K são comumente usadas.
• Processamento Químico: Transporte de meios levemente corrosivos; O material SUS316L é usado.
• Construção Naval: Aplicação obrigatória das Normas Industriais Japonesas (JIS).

Entre em contato agora

Problemas comuns de campo

"Os flanges JIS não correspondem à tubulação ANSI durante a modernização"
"Problemas de alinhamento de parafusos em sistemas-padrão mistos"
"Vazamento na junta devido ao tipo incorreto de superfície de assentamento"
“Confusão entre limites de pressão de 5K e 10K em projetos no exterior”

PORTANTO, a maioria das falhas não decorre do material em si, mas sim de erros de instalação e uso.

Visão do caso de falha em aplicações de construção naval de flanges JIS

Em aplicações de construção naval, os flanges 5K às vezes falham sob picos de pressão devido a efeitos de golpe de aríete. Muitos engenheiros agora preferem atualizar para 10K, mesmo para sistemas de baixa-pressão, para melhorar a margem de segurança.

Guia de seleção

Etapa 1: Requisito de pressão

<0.5 MPa → 5K acceptable

0,5–1,0 MPa → 10K necessários

Etapa 2: tipo médio

Água/ar → aço carbono

Cloretos → SUS316 ou duplex

Produtos químicos → atualização de liga

Etapa 3: temperatura

<200°C → standard stainless OK

300 graus → verifique a resistência à fluência

Etapa 4: Custo do ciclo de vida

EPC baixo CAPEX → aço carbono

Baixa manutenção → inoxidável ou duplex

Embalagem: Caixas de madeira, paletes, sacos de nylon ou de acordo com os requisitos do cliente

Quantidade mínima: 10 unidades

Prazo de entrega: 10-100 dias dependendo da quantidade

Condições de pagamento: L/C,T/T

Expedição: FOB Tianjin/Xangai, CFR, CIF etc.

Aplicação: Petróleo/Energia/Química/Construção/Gás/Metalurgia/Construção Naval etc.

Observações: Podemos aceitar o processamento com desenhos e amostras fornecidos.

Q1: Para que é usado o flange JIS B2220?
R: É usado em sistemas de tubulação para aplicações de água, petróleo, gás, produtos químicos e marítimos de acordo com os padrões industriais japoneses.

P: Qual é a principal diferença entre os flanges JIS 5K e 10K?

R: A principal diferença é a classificação de pressão. 5K é projetado para ~0,5 MPa (aproximadamente. 70 psi), enquanto 10K é classificado para ~1,0 MPa (aproximadamente. 145 psi). 10K é mais robusto e comumente usado em linhas industriais.

P: Por que os flanges vazam após a instalação?

R: Geralmente devido a padrões incorretos de torque dos parafusos (é necessário aperto-cruzado) ou à reutilização de juntas antigas. Sempre use juntas novas que correspondam à classificação de pressão JIS.

Q3: Qual é o preço do flange JIS 10K em 2026?
R: Varia de US$ 4 a US$ 80 por peça, dependendo do tamanho e do material.

Q4: O flange JIS pode ser usado em vez do flange ANSI?
R: Não, os flanges JIS e ANSI têm padrões de parafusos diferentes e não são diretamente intercambiáveis.

Q5: Qual é o melhor material para sistemas de água do mar?
R: O aço inoxidável 316 é o preferido devido à sua resistência superior à corrosão por cloreto.

Q6: O que é melhor para tubulação industrial, 5K ou 10K?
R: 10K é geralmente melhor devido à classificação de pressão mais alta e maior margem de segurança.

P: Como obtenho uma cotação formal para flanges JIS em massa?

R: Forneça o tamanho nominal (DN), classe de pressão (5K/10K), material (por exemplo, SUS316L) e quantidade total. Entre em contato com nossa equipe de vendas de engenharia através do link acima para obter uma resposta em 24 horas.

Sobre Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE é um-armazenista e exportador conhecido. Somos um fornecedor de materiais de liga de aço inoxidável/carbono/níquel com 15+ experiência em exportação. Não fornecemos apenas tubos, placas, barras redondas, mas também acessórios para tubos, flanges, etc. Contacte-nos para mais informações e preços gratuitamente.

✅ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (Identificação Positiva de Material)

✅Teste ultrassônico (de acordo com ASME VIII)

✅Inspeção-de terceiros (SGS/BV/DNV/LR)

✅NACE MR0175/ISO 15156
