Liga 20 Flange

Esta especificação 2 estabelece requisitos para ligas cujos números de liga de cobre e composições nominais são mostrados na Tabela 1. As peças fundidas podem ser fornecidas como um dos três tipos: resfriamento estático, resfriamento centrífugo ou vazamento de areia.

Os valores declarados em unidades de polegada-libra devem ser considerados como padrão. Os valores dados entre parênteses são conversões matemáticas em unidades SI fornecidas apenas para informação e não são consideradas padrão.

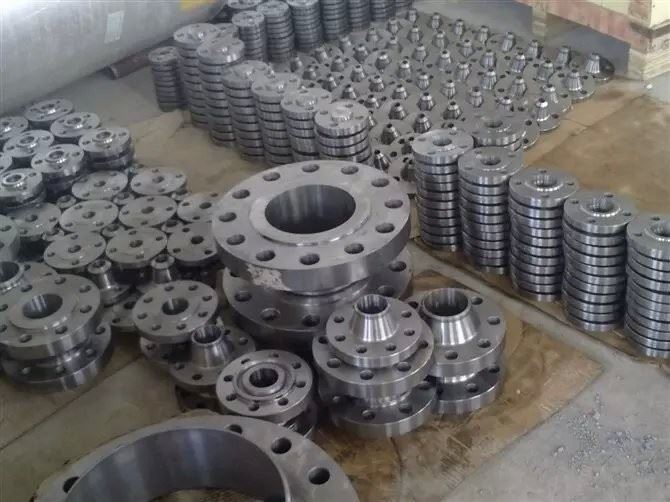

Flange de pescoço de soldagem

Os flanges de pescoço de solda são fáceis de reconhecer no cubo cônico longo, que vai gradualmente até a espessura da parede de um tubo ou acessório.

O cubo cônico longo fornece um reforço importante para uso em várias aplicações que envolvem alta pressão, sub-zero e / ou temperaturas elevadas. A transição suave da espessura do flange para a espessura da parede do tubo ou do encaixe efetuada pelo cone é extremamente benéfica, sob condições de flexão repetida, causadas pela expansão da linha ou outras forças variáveis.

Esses flanges são perfurados para coincidir com o diâmetro interno do tubo ou acessório correspondente, para que não haja restrição do fluxo do produto. Isso evita turbulência na articulação e reduz a erosão. Eles também fornecem excelente distribuição de tensão através do cubo cônico e são facilmente radiografados para detecção de falhas.

Esse tipo de flange será soldado a um tubo ou conexão com uma única penetração completa, Vweld (Buttweld).

O sistema UNS para cobre e ligas de cobre (ver Prática E 527) é uma simples expansão do antigo sistema de designação padrão realizado pela adição de um prefixo&C C GG; e um sufixo GG? 00. GG? O sufixo pode ser usado para acomodar variações de composição da liga de base

Composição química de flanges de liga 20
