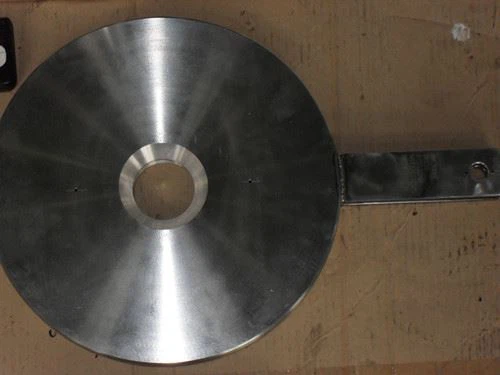

Placa de orifício SS316

é um dos principais fabricantes e fornecedores de placa de orifício ss316 na China. Damos as boas-vindas a você para comprar nossa placa de orifício ss316. Nossa fábrica também aceita pedidos personalizados. Fique à vontade para desfrutar de nosso preço competitivo e excelente serviço.

O preço da placa de orifício SS316 normalmente varia de US$ 8,50 a US$ 45,00 por peça em 2026, variando de acordo com espessura, diâmetro externo e classificação de pressão. Uma placa de orifício SS316 é um dispositivo-de restrição de fluxo usinado com precisão e instalado entre flanges de tubos. Consiste em uma placa circular, fina e plana com um furo (ou orifício) usinado em seu centro até limites precisos de precisão. Projetadas de acordo com os padrões ASME B16.36, as placas de orifício fornecem medições confiáveis ​​de pressão diferencial em diversas tubulações industriais de líquidos, gases e vapor.

Padrões:ASME B16.36, AGA, ISO 5167, DIN 19252

Classes de materiais:UNS S31600, EN 1.4401, SS316, SS316L

Indústrias principais:Produção de petróleo e gás, refinarias petroquímicas, dessalinização de água e geração de energia.

Preço da placa de orifício SS316 (2026)

Os custos de aquisição industrial para placas de orifício SS316 flutuam com base nos índices de mercado de matérias-primas, espessura da placa, tolerância de usinagem de furo e níveis de certificação (por exemplo, NACE MR0175, relatórios de teste de materiais de acordo com EN 10204 3.1).

Obtenha uma cotação

Propriedades da placa de orifício SS316:

Placa de orifício SS316flange tem alta resistência, durabilidade, resistência à corrosão e capacidade de resistir a imensa pressão.Flange 316é altamente resistente à corrosão em comparação com outros metais. Como o fluxo de líquido e gás no oleoduto causa corrosão interna no sistema de tubulação.



O encaixe e a junta de solda geralmente são um ponto fraco para qualquer ferramenta de fluxo de líquidos e gases. A adição de molibdênio e titânio aumenta a resistência e diminui a chance de deformação.Flange SA 182 Gr F316pode ser usado em vários ambientes, pois é apropriado para uma ampla gama de aplicações tanto em ambientes internos quanto externos.Flange ASTM A182 F316resistir a alta pressão e temperatura. O flange ASTM A182 F316 pode ser usado em temperaturas extremas na faixa de 500 - 800 graus.



Flange forjada de aço inoxidável austenítico ASME B16.5 316é altamente durável e pode durar décadas utilizando fluxo de líquidos e gases com o sistema de tubulação.Placa de orifício SS316é fácil de manter e devido às suas propriedades de resistência à corrosão não precisa ser substituído durante anos.

Especificações e dimensões

• Tamanho: NPS 1 polegada a NPS 24 polegadas (DN25 a DN600); tamanhos maiores disponíveis através de engenharia personalizada.
• Classificações de pressão: Classe 150, Classe 300, Classe 400, Classe 600, Classe 900, Classe 1500 e Classe 2500.
• Tipos de placas: placas concêntricas de borda quadrada-, excêntricas, segmentares, de borda quadrante-e de orifício de restrição.
• Padrões de Fabricação: ASME B16.36, ASME MFC-3M, ISO 5167, BS 1042.
• Configurações de furo: furo do orifício (d), localizações das tomadas de pressão diferencial (veia contrata, torneiras de flange ou torneiras de tubo).
• Acabamento de superfície: Ra menor ou igual a 3,2 μm
• Precisão do diâmetro do furo: ±0,01–0,05 mm
• Faixa de temperatura: -196 graus a 500 graus

Tipos de placa de orifício SS316:

1. Placa de orifício concêntrico

2. Placa de orifício excêntrico

3. Placa de orifício segmentar

4. Placa de orifício de borda quadrante

316 Composição Química

Propriedades físicas do aço inoxidável 316

Densidade: 0,285 lb/polegada3
Razão de Poisson: 0,3

Resistividade elétrica: 445 Ohm-circ mil/ft

316 Propriedades de Tração Representativas

316 Propriedades Típicas de Tração e Impacto

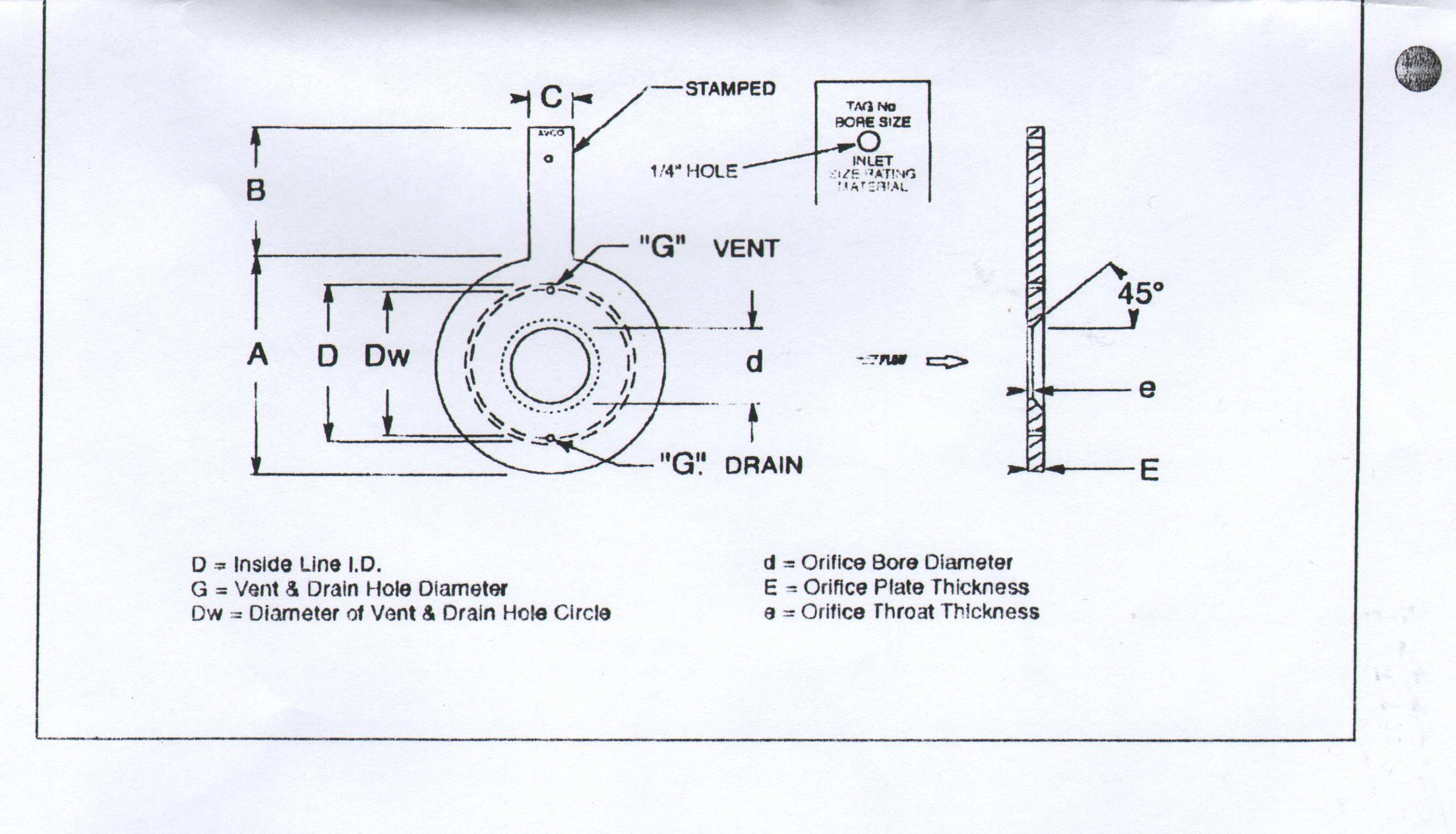

Desenho da placa de orifício SS316

Dimensões comuns da placa de orifício SS316

"Quais são as tolerâncias de espessura padrão e requisitos de chanfro para flanges de orifício ASME B16.36 com placas SS316?"

1. Tolerância de espessura da placa de orifício SS316

• Requisitos ASME B16.36 + ISO 5167
• Especificação de instrumentação do cliente
• Padrão de usinagem do fabricante

Prática típica da indústria paraPlacas de orifício SS316 / SS316L:

2. Requisitos de chanfro da placa de orifício

Para uma placa de orifício concêntrica-com arestas vivas padrão:

Borda a montante

A borda a montante deve ser: Afiada; Quadrado; Livre de rebarbas

Requisito típico:

Raio da borda:Menor ou igual a 0,0004d
(d=diâmetro do furo)

Borda a jusante

A borda a jusante normalmente tem um chanfro:

Típico:

Ângulo de bisel:45 graus

Largura do bisel: 1–2 mm

Acabamento-sem rebarbas

O bisel serve principalmente para evitar interferências e permitir uma separação suave do fluxo.

1. Petróleo e Gás Upstream/Downstream:

Integrado em linhas de coleta, estações de bombeamento e unidades de destilação de refinarias para transferência de custódia e monitoramento de fluxo de gás.

2. Água do mar e sistemas marinhos:

Implantado em circuitos de água-de combate a incêndio em plataformas offshore, sistemas de gerenciamento de água de lastro e torres de resfriamento costeiras.

3. Plantas de processamento químico:

Medição de ácidos orgânicos corrosivos, soluções de lavagem cáustica e fluxos de hidrocarbonetos onde a corrosão por pites é uma ameaça contínua.

4. Redes de vapor-de alta temperatura:

Monitoramento de água de alimentação de caldeiras e sistemas de distribuição de vapor superaquecido sob elevado estresse térmico.

Caso 1: Falha por cavitação e desgaste de borda

Em serviços líquidos de alta-velocidade, quedas de pressão em uma placa de orifício podem desencadear o colapso localizado da bolha de vapor (cavitação). Este fenômeno corrói a borda de entrada acentuada a montante do orifício, arredondando o canto quadrado e causando erros significativos de medição de vazão (muitas vezes lendo taxas de vazão mais altas do que as reais).

Solução de engenharia: para serviços de fluidos severos propensos à cavitação, especifique uma placa de orifício de entrada-quadrante ou cônica-ou atualize a matriz do material para bordas com face de Stellite-ou ligas Duplex-resistentes ao desgaste.

Caso 2: Fissuração por corrosão sob tensão de cloreto (CSCC)

Embora o SS316 contenha molibdênio para resistir à corrosão geral, temperaturas operacionais superiores a 60 graus em meios contendo íons cloreto concentrados podem induzir rachaduras por corrosão sob tensão transgranular.

Solução de engenharia: garanta que o revestimento de isolamento evite a entrada de umidade externa ou faça a transição para classes duplex austeníticas-ferríticas para ambientes marítimos-de alta temperatura.

Caso 3: Instale a vedação da junta e o alinhamento da torneira

A instalação inadequada de placas de orifício-como desalinhamentos de furos de pressão em relação ao transmissor de pressão diferencial-leva à transmissão de sinal instável e circuitos de controle erráticos.

Solução de engenharia: Sempre use flanges de orifício de parafuso de macaco certificados e equipados com parafusos de macaco para facilitar a separação segura durante a inspeção da placa e substituição da junta.

Caso 4: "Como posso evitar a erosão e o desgaste em uma placa de orifício de aço inoxidável 316 em linhas de vapor de alta-velocidade?"

Por umPlaca de orifício de aço inoxidável 316 em uma linha de vapor-de alta velocidade, as melhorias mais eficazes são:

• Reduza a queda de pressão através do orifício
• Aumente o diâmetro do furo, se possível
• Garanta condições de vapor seco
• Remova contaminantes a montante
• Use revestimento de carboneto de tungstênio ou atualize para Duplex/Super Duplex para serviços severos
• Mantenha a instalação correta de acordo com ISO 5167

Em muitos sistemas industriais de vapor, a falha não é causada por316 corrosão, mas porerosão mecânica causada por velocidade, turbulência e gotículas de água.

• ASME MFC-3M Medição de fluxo de fluido usando dispositivos de pressão diferencial
• Padrão de medição de fluxo de pressão diferencial ISO 5167
• Relatório AGA No.3 Medição de gás natural
• Dimensões do flange de orifício ASME B16.36
• Especificação de placa de aço inoxidável ASTM A240
• Requisitos de teste ASTM E1444 END

P: Qual é o preço médio de uma placa de orifício SS316 em 2026?

R: As placas de orifício padrão Classe 300 SS316 de 4 polegadas geralmente custam entre US$ 16,00 e US$ 28,00 por peça, dependendo do volume do pedido e das certificações de tolerância do furo.

P: Quando você deve usar SS316 em vez de SS304 como placa de orifício?

R: Especifique SS316 em vez de SS304 quando o fluido do processo contém vestígios de cloretos, ácidos suaves ou quando opera em ambientes marítimos ou offshore onde é necessária maior resistência à corrosão.

P: Qual é a finalidade de uma placa de orifício em um sistema de tubulação?
R: Usado para medição de vazão e redução de pressão.

P: Por que usar SS316 como placa de orifício em vez de aço carbono?
R: Impulsionado por 316 resistência superior à corrosão em processamento químico e ambientes marinhos.

P: Como você calcula o tamanho do furo para uma placa de orifício SS316?
R: Freqüentemente baseado nos padrões ISO 5167 ou ASME MFC-3M.

P: Por que as bordas das placas de orifício se desgastam prematuramente em tubulações de vapor ou gás?

R: A alta velocidade do fluido combinada com o arrastamento de partículas causa o impacto de partículas abrasivas, desgastando a borda quadrada afiada e distorcendo o coeficiente de pressão diferencial.

P: Quais padrões regem a fabricação e instalação de placas de orifício SS316?

R: Eles são fabricados e instalados principalmente de acordo com ASME B16.36 (para flanges e placas de orifício) e ISO 5167 (para critérios de projeto de medição de vazão de fluido).

P: As placas de orifício SS316 podem ser usadas em serviços de gás ácido (H2S)?

R: O padrão SS316 só pode ser usado se atender às diretrizes NACE MR0175 / ISO 15156 em relação aos limites de dureza (máximo 22 HRC) para evitar rachaduras por tensão de sulfeto em instalações de produção de petróleo e gás.
