Placa de aço inoxidável 316L|Folha ASTM A240 TP316L
1. Norma: ASTM A240, ASME SA 240
2. Espessura: 0,1 mm - 50 mm
3. Largura: 1000 - 3000mm
4. Comprimento: 1000 - 6000mm
5. Equivalente: UNS S31603, WNR.1.4404, 1.4435, AISI 316L
Zhengzhou Huitong Pipeline Equipment Co., Ltd. é um dos principais fabricantes e fornecedores de placa de aço inoxidável 316L|Folha ASTM A240 TP316L na China. Damos as boas-vindas a você para comprar nossa placa de aço inoxidável 316L|Folha ASTM A240 TP316L. Nossa fábrica também aceita pedidos personalizados. Fique à vontade para desfrutar de nosso preço competitivo e excelente serviço.
Preço da placa de aço inoxidável 316L 2026|Fornecedor e custo de folhas ASTM A240
O preço da placa de aço inoxidável 316L é normalmente de US$ 2,5 a US$ 5,5/kg em 2026, dependendo da espessura e da quantidade do pedido. 316L tem excelente resistência à corrosão e soldabilidade. E é amplamente utilizado em processamento químico, equipamentos de água do mar, vasos de pressão e aplicações de qualidade alimentar.
Preço da placa de aço inoxidável 316L por kg (2026)
| Grossura | Acabamento de superfície | Padrão | Faixa de preço (USD/KG) |
| 0,5mm – 3mm | 2B/BA | ASTM A240 | $1.3 – $4.2 |
| 4mm – 12mm | Nº1/2B | ASTM A240 | $1.5 – $4.8 |
| 14mm – 50mm | Laminado a quente | ASTM A240 | $2.0 – $5.5 |
| Placa de corte personalizada | Polido | ASME SA240 | $2.5 – $6.2 |
Nós somos um fornecedor profissional de fabricante de placas ASTM A240 TP 316l,Contate-nospara mais informações e preços gratuitamente.
O que é placa de aço inoxidável 316L?
A placa SS 316L possui menor teor de carbono (menor ou igual a 0,03%), 16% de cromo, 10% de níquel e 2-3% de molibdênio. Resistência à corrosão e oxidação. O baixo carbono 316L tem maior resistência à precipitação de carboneto e é fácil de soldar. Devido ao alto Mo, o UNS S31603 apresenta excelente resistência à corrosão por cloretos em sistemas marítimos.
Propriedades da placa 316L:
- Excelente resistência à corrosão da água do mar
- Resistência superior à corrosão por pites e frestas
- Boa soldabilidade sem tratamento térmico pós{0}}soldagem
- Alta tenacidade em baixas temperaturas
- Bom desempenho em ambientes químicos e farmacêuticos
As aplicações típicas incluem:
- Plataformas offshore
- Equipamento de processamento químico
- Trocadores de calor
- Vasos de pressão
- Tanques farmacêuticos
- Equipamento de processamento de alimentos
- Estruturas marinhas
- Dutos petroquímicos
Certificações do equipamento Co. do encanamento de Zhengzhou Huitong, Ltd.:
✅ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI (Identificação Positiva de Material)
✅Teste ultrassônico (de acordo com ASME VIII)
✅Inspeção-de terceiros (SGS/BV/DNV/LR)
✅NACE MR0175/ISO 15156
Principais vantagens:
- Classe de material ASTM A240 TP316L/UNS S31603
- Principais elementos de liga Cr 16–18%, Ni 10–14%, Mo 2–3%
- Conteúdo de carbono menor ou igual a 0,030%
- Principal vantagem Resistência superior à corrosão por cloreto em comparação com 304L
- Valor PREN típico 23–26
- Temperatura de serviço Aproximadamente -196 graus a 870 graus (dependendo do ambiente)
- Melhores Aplicações Tanques químicos, equipamentos marítimos, embarcações farmacêuticas, trocadores de calor
- Desempenho de soldagem excelente devido ao baixo teor de carbono
- Limitação principal Não é adequado para ambientes severos de corrosão por corrosão que exigem ligas duplex/super duplex
- Padrões Comuns ASTM A240, ASME SA240, EN 10088
Especificação de placa de aço inoxidável ASTM A240 316l
| Especificações | ASTM A240/ASME SA 240, EN 10088-2 |
| Superfície | 2D, 2B, NO.1, BA, NO.8, NO.4, espelho, 8K, linha do cabelo, em relevo, Pincel |
| Comprimento | 2.440 mm, 2.000 mm, 5.800 mm, 3.000 mm, 6.000 mm, etc. |
| Grossura | 1mm-200mm |
| Largura | 1219mm, 1000mm, 1800mm, 1500mm, 2500mm, 2000mm, 3500mm,3000mm etc. |
| Padrão | ASTM, ASME, BS, DIN, EN |
| Forma | Folhas, bobinas, rolos, folhas de calços, folhas lisas, folhas perfuradas, tiras, espaços em branco (círculo), planos, anéis (flanges) etc. |
| Técnica | Laminados a quente e laminados a frio. |
| Termo de preço | Ex-Trabalho, CFR, CNF, FOB, CIF |
| CTM | Certificado de teste de moinho, disponível conforme EN 10204 3.1 |
Composição Química da Placa de Aço Inoxidável 316L
| Elemento | Máximo/Intervalo (%) |
| Carbono (C) | Menor ou igual a 0,030 |
| Cromo (Cr) | 16.00–18.00 |
| Níquel (Ni) | 10.00–14.00 |
| Molibdênio (Mo) | 2.00–3.00 |
| Manganês (Mn) | Menor ou igual a 2,00 |
| Silício (Si) | Menor ou igual a 0,75 |
| Fósforo (P) | Menor ou igual a 0,045 |
| Enxofre (S) | Menor ou igual a 0,030 |
| Nitrogênio (N) | Menor ou igual a 0,10 |
| Ferro (Fe) | Equilíbrio |
Qual é o teor máximo de carbono para chapa de aço inoxidável 316L de acordo com ASTM A240?
316L (UNS S31603) é uma versão com-baixo teor de carbono do aço inoxidável 316, com seu teor máximo de carbono estritamente limitado a 0,030%. Esse baixo nível de carbono evita efetivamente a precipitação de carboneto de cromo na zona-afetada pelo calor (ZTA) durante a soldagem, eliminando o risco de corrosão intergranular sem a necessidade de tratamento térmico pós-soldagem.
Propriedade mecânica de até 8 mm de espessura
| Prova de estresse | 240 minutos MPa |
| Resistência à tracção | 530 a 680MPa |
| Alongamento A50 mm | 40 minutos% |
Propriedade mecânica de 8 mm a 75 mm de espessura
| Prova de estresse | 220 minutos MPa |
| Resistência à tracção | 520 a 670 MPa |
| Alongamento A50 mm | 45 minutos% |
Dimensões dos tamanhos da placa 316L
| 3/16" | 1/4" | 5/16" | 3/8" | 7/16" | 1/2" | 9/16" | 5/8" | 3/4" | 7/8" | 1" | 1 1/8" |
| 4,8 mm | 6,3 mm | 7,9 mm | 9,5 mm | 11,1 mm | 12,7 mm | 14,3 mm | 15,9 mm | 19mm | 22,2 mm | 25,4 mm | 28,6 mm |
| 1 1/4" | 1 3/8" | 1 1/2" | 1 5/8" | 1 3/4" | 2" | 2 1/4" | 2 1/2" | 2 3/4" | 3" | 3 1/4" | 3 1/2" |
| 31,8 mm | 34,9 mm | 38,1 mm | 41,3 mm | 44,5 mm | 50,8 mm | 57,2 mm | 63,5 mm | 69,9 mm | 76,2 mm | 82,6 mm | 88,9 mm |
ASME SA 240 GR 316L Propriedades Físicas
| Densidade | 8,0g/cm³ |
| Ponto de fusão | 1400 graus |
| Expansão Térmica | 15.9 x10^-6 /K |
| Módulo de Elasticidade | 193 GPa |
| Condutividade Térmica | 16.3 W/m.K |
| Resistividade Elétrica | 0.74 x10^-6 Ω .m |
Equivalente 316l
| Nota | TRABALHO | ONU | JIS | Bobagem | GOST | AFNOR | PT |
|---|---|---|---|---|---|---|---|
| Liga 316L | 1.4404 / 1.4435 | S31603 | SUS 316L | 316S11 / 316S13 | 03Ch17N14M3/03Ch17N14M2 | Z3CND17‐11‐02 / Z3CND18‐14‐03 | X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
Resistência à corrosão
- Corrosão por picada
- Corrosão em fendas
- Fissuração por corrosão sob tensão (SCC)
- Corrosão intergranular
- Corrosão geral
PREN
| Material | Gama PREN | Resistência à corrosão |
| 304L | 18–20 | Moderado |
| 316L | 23–26 | Bom |
| 904L | 36–40 | Excelente |
| Dúplex 2205 | 35–36 | Excelente |
| Super Duplex 2507 | 40+ | Superior |
Temperatura mais baixa (grau F) na qual a taxa de corrosão excede 5mpy
| AMBIENTE DE CORROSÃO | Tipo 316L | Tipo 304 | 2205 (UNS S32205) |
|---|---|---|---|
| 0,2% de ácido clorídrico | >Ebulição | >Ebulição | >Ebulição |
| 1% de ácido clorídrico | 86 | 86p | 185 |
| 10% de ácido sulfúrico | 122 | - | 140 |
| 60% ácido sulfúrico | <54 | - | <59 |
| 96% ácido sulfúrico | 113 | - | 77 |
| 85% de ácido fosfórico | 203 | 176 | 194 |
| 10% de ácido nítrico | >Ebulição | >Ebulição | >Ebulição |
| 65% Ácido Nítrico | 212 | 212 | 221 |
| 80% ácido acético | >Ebulição | 212p | >Ebulição |
| 50% ácido fórmico | 104 | Menor ou igual a 50 | 194 |
| 50% Hidróxido de Sódio | 194 | 185 | 194 |
| 83% de ácido fosfórico + 2% de ácido fluorídrico | 149 | 113 | 122 |
| 60% de ácido nítrico + 2% de ácido clorídrico | >140 | >140 | >140 |
| 50% de ácido acético + 50% de anidrido acético | 248 | >Ebulição | 212 |
| 1% de ácido clorídrico + 0.3% de cloreto férrico | 77p | 68p | 113ps |
| 10% de ácido sulfúrico + 2000ppm Cl- + N2 | 77 | - | 95 |
| 10% de ácido sulfúrico + 2000ppm Cl- + SO2 | <<59p | - | <59 |
| WPA1, conteúdo de alto nível- | Menor ou igual a 50 | <<50 | 113 |
| WPA2, conteúdo de alta F- | Menor ou igual a 50 | <<50 | 140 |
Soldagem e fabricação de placas SA 240 TP 316L
Fabricação Personalizada
A placa de aço inoxidável 316L pode ser laminada a quente em altas temperaturas entre 1150 e 1260 graus Celsius. Posteriormente, pode ser laminado a frio. Recozimento a pelo menos 1900 graus F (1038 graus) ou melhor resistência à corrosão.
Tratamento térmico
O tratamento da solução ou recozimento pode ser realizado por aquecimento a 1010-1120 graus seguido de resfriamento rápido.
Serviços de processamento
- Corte Plasma
- Serrar Folhas
- Corte
- Corte a laser
- Corte a jato de água
- Formando
- Soldagem
- Usinagem
- Endireitamento de folhas
- Tratamento de Água
Soldagem
Como o 316L contém no máximo 0,03% de carbono, ele reduz significativamente a precipitação de carboneto de cromo nos limites dos grãos durante o ciclo térmico de soldagem (800 graus F – 1500 graus F). Para placas com espessura superior a 6 mm, use metais de adição correspondentes, como ER316L ou E316L-16. Garanta uma limpeza completa entre passagens com escovas de aço inoxidável para evitar contaminação por ferro e subsequentes manchas de ferrugem.
| Item | Recomendação |
| Metal de adição | ER316L/E316L |
| Gás de Proteção | Argônio |
| Entrada de calor | Controlado |
| Temperatura entre passagens | <150°C recommended |
| Pré-aquecimento | Geralmente desnecessário |
| PWHT | Normalmente não é necessário |
"Por que minha placa 316L apresenta corrosão perto das costuras de solda depois de alguns meses em serviço?"
Embora o 316L tenha um teor de carbono menor ou igual a 0,03%, projetado para evitar a precipitação de carboneto de cromo durante a soldagem, a entrada inadequada de calor ou o tratamento térmico pós{2}}soldagem ainda podem desencadear sensibilização. Certifique-se sempre de que os relatórios de teste de material (MTRs de acordo com EN 10204 3.1) verifiquem a análise real do derretimento de carbono e realizem decapagem e passivação pós-soldagem para restaurar a camada de óxido passivo.
Usinagem
O aço inoxidável 316L 1.4435 endurece rapidamente, portanto, velocidades baixas, taxas de alimentação constantes e boa lubrificação devem sempre ser mantidas.
"Por que nossas ferramentas CNC se desgastam tão rapidamente ao fresar placas 316L e como podemos reduzir o endurecimento por trabalho?"
Os aços inoxidáveis austeníticos, como o 316L,-endurecem rapidamente. Para otimizar a usinagem, use configurações rígidas, ferramentas de metal duro afiadas com ângulos de inclinação positivos, velocidades de corte mais baixas e refrigeração de alta-pressão para dissipar o calor de maneira eficaz. Nunca deixe a ferramenta encostar na superfície de trabalho.
Rugosidade superficial de placas grossas de 316L cortadas por laser e jato de água
| ITEM | Corte a laser | Corte por jato de água |
| Princípio de Processamento | O feixe de laser de alta-energia derrete o metal, a escória é removida pelo gás auxiliar. | Jato de água de alta-pressão + erosão mecânica abrasiva do material. |
| Faixa de espessura típica | 0,5–25 mm (alguns equipamentos podem atingir 40 mm) | 5–200 mm e acima |
| Rugosidade superficial Ra | 3.2–12.5 μm | 3.2–25 μm |
- O corte a laser oferece maior eficiência e qualidade superficial superior para chapas finas; no entanto, à medida que a espessura aumenta, problemas como rugosidade da superfície, formação de escória e zona afetada-pelo calor tornam-se significativamente mais pronunciados. O corte a laser de nitrogênio-de alta potência geralmente é mais econômico-para espessuras de 15 mm ou menos.
- Embora o corte por jato de água seja mais lento, a ausência de entrada de calor preserva a resistência à corrosão, a soldabilidade e a estabilidade microestrutural do aço inoxidável 316L. O corte por jato de água é normalmente o método preferido para chapas 316L com espessura superior a 25 mm.
inspeção do astm a240 tp316l
| Inspeção | Propósito |
| Teste PMI | Confirme a composição da liga |
| Teste UT | Detectar defeitos internos |
| Teste Mecânico | Verifique a força |
| Análise química | Confirmar elementos |
| Inspeção de superfície | Verifique defeitos |
| Medição de Espessura | Controle dimensional |
| Teste Hidrostático | Aplicações de pressão |
Documentos comuns:
- PT 10204 3.1 Certificado
- Certificado de teste de moinho (MTC)
- Relatório PMI
- Relatório UT
- Registro de Tratamento Térmico
316L versus 304L versus duplex 2205
| Material | Resistência à corrosão | Custo | Melhor para |
| 316L | Alto (cloreto) | Médio | Marinha, Farmacêutica, Química |
| 304L | Moderado | Baixo | Comida, Cozinha, Decoração |
| Dúplex 2205 | Superior | Alto | Petróleo e Gás para Serviços Pesados |
Regra de seleção de engenharia:
Escolher304L→ Ambientes gerais de corrosão interna
Escolher316L→ Ambientes clorados, marinhos e químicos
EscolherDúplex 2205→ Alta concentração de cloreto, alta pressão, serviço offshore
316 versus. 316L
A diferença entre as placas de aço inoxidável 316 e 316L é o teor de carbono. 316 as placas de aço inoxidável contêm até 0,08% de carbono, enquanto as placas 316L não contêm mais que 0,03% de carbono.
"Vale a pena pagar mais pelo 316L em relação ao 316 padrão quando nossas temperaturas operacionais são moderadas?"
Para componentes não{0}soldados que operam abaixo de 425 graus, o padrão 316 geralmente é suficiente. No entanto, para qualquer aplicação que envolva fabricação pesada, soldagem ou exposição a ambientes marinhos/químicos onde o recozimento pós{4}}soldagem seja impraticável, o 316L não é-negociável para evitar falhas localizadas prematuras.
Qual é o desempenho da placa de aço inoxidável 316L em ambientes-de alta temperatura em comparação com o 316 padrão?
Embora a resistência mecânica (resistência ao escoamento e resistência à tração) do 316L à temperatura ambiente seja ligeiramente inferior à do padrão 316 devido ao seu projeto de baixo-carbono, o 316L apresenta estabilidade superior contra a corrosão intergranular e melhor resistência à fluência a longo-prazo quando exposto a condições de alta-temperatura variando de 500 graus a 800 graus.
Aplicações Industriais e Caso de Engenharia

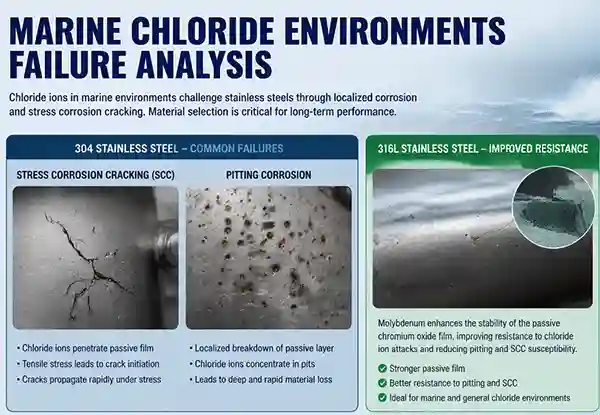

Análise de falhas em ambientes de cloreto marinho
Em ambientes marinhos de cloreto, as placas 304 padrão geralmente falham por corrosão sob tensão (SCC) ou corrosão localizada. 316L introduz molibdênio para estabilizar o filme passivo de óxido de cromo contra ataques de íons haleto. No entanto, em ambientes com altas concentrações de ácido clorídrico ou sulfúrico concentrado quente, o 316L ainda pode sofrer corrosão uniforme. Para meios tão agressivos, mudar para aço inoxidável duplex (por exemplo,UNS S32205) ou ligas de alto-níquel (por exemplo,Inconel 625) é recomendado.
A placa de aço inoxidável 316L pode ser usada com segurança em vasos de pressão farmacêuticos e biotecnológicos?
Sim, o 316L é o material base preferido para vasos de pressão, reatores e tubulações assépticas nas indústrias farmacêutica, de biotecnologia e de processamento de alimentos. Ao adquirir, recomenda-se especificar o padrão ASME SA-240 / ASTM A240 e exigir controle rigoroso do teor de enxofre (por exemplo, S menor ou igual a 0,005%), bem como acabamento superficial eletropolido (EP) para garantir a conformidade com os padrões sanitários FDA e GMP.
Por que as placas de aço 316L apresentam corrosão prematura da solda ou corrosão por cloreto quando usadas em plantas químicas costeiras?
O problema crítico reside em ignorar a concentração de íons cloreto no micro-ambiente e a condição do filme de passivação da superfície. Mesmo com o aço inoxidável 316L, a corrosão por pite localizada ainda pode ocorrer sob os efeitos combinados de ácidos fortes, altas temperaturas ou altas concentrações de cloreto,-especialmente se houver contaminação superficial por ferro ou tensão residual de usinagem. Recomenda-se que, além de revisar o Certificado de Teste de Material (MTC), seja mantida uma supervisão rigorosa sobre os processos de decapagem e passivação pós{5}}soldagem.
Dica do gerente de compras:
No atual cenário de mercado de 2026, impulsionado pelas flutuações nos preços do molibdênio, o spread de preços entre o aço inoxidável 304 e o aço inoxidável 316L está passando por forte volatilidade. O verdadeiro custo vai muito além do mero preço de compra; reside, mais significativamente, nos imensos riscos desencadeados pela falha prematura dos materiais durante a utilização real.
Como verificar o MTR para 316L?
1️⃣ Verifique o MTR: não se contente com “equivalente a 316”. Certifique-se de que a análise química mostre explicitamente Mo entre 2,0–2,5%.
2️⃣ Entenda o caminho: você está pagando por acabamentos laminados-a frio de precisão quando sua aplicação de solda estrutural realmente requer chapa laminada a quente-econômica?
3️⃣ Verifique as especificações da solda: Se seus fabricantes não estiverem usando o enchimento correto ou controlando as temperaturas entre passes, você estará anulando os benefícios do grau "L" de qualquer maneira.
Padrão Relacionado:
ASTM A240: especificação para placas, folhas e tiras de aço inoxidável de cromo, cromo-níquel e cromo-manganês-níquel.
PERGUNTAS FREQUENTES:
P: Qual é o preço da placa de aço inoxidável 316L em 2026?
R: O preço da placa de aço inoxidável ASTM A240 316L normalmente fica em torno de US$ 2,3 a US$ 5,5 por kg, dependendo da espessura e do acabamento
P: Por que o 316L é preferido ao 304 para uso marítimo?
R: 316L contém 2-3% de molibdênio, o que aumenta significativamente a resistência à corrosão por pites e frestas em ambientes de cloreto (sal) onde 304 falharia.
P: Quando você deve escolher 316L em vez de aço inoxidável 304?
R: Escolha 316L quando sua aplicação envolver exposição marítima, processamento químico, altas concentrações de cloreto ou soldagem extensa onde a corrosão intergranular deve ser evitada sem recozimento pós{1}}soldagem.
P: O aço inoxidável 316L requer tratamento térmico após a soldagem?
R: Geralmente, não. Devido ao seu teor de carbono ultra-baixo (menor ou igual a 0,03%), o 316L não sofre precipitação de carboneto durante a soldagem, eliminando a necessidade de recozimento pós{4}}solda de soldagem na maioria das aplicações padrão.
P: A placa 316L é magnética?
R: Em sua condição austenítica totalmente recozida, o 316L não é-magnético. No entanto, o trabalho a frio (como flexão, cisalhamento ou laminação pesada) pode induzir uma leve transformação martensítica, causando respostas magnéticas fracas.
P: Qual é a temperatura máxima de operação para placas 316L?
R: 316L mantém boa resistência mecânica e resistência à oxidação até aproximadamente 800 graus (1472 graus F) em serviço intermitente e 925 graus (1697 graus F) em serviço contínuo, embora a resistência à fluência caia visivelmente acima de 500 graus.
P: O "L" em 316L afeta o preço?
R: Um pouco. O menor teor de carbono exige processamento metalúrgico específico, mas é padrão para chapas industriais, garantindo melhor integridade da solda.
P: Como calculo o peso de uma placa 316L?
R: Use a fórmula: Comprimento (m) × Largura (m) × Espessura (mm) × 7,98 (Densidade)=Peso (kg).
P: Qual é o prazo de entrega para chapas 316L com corte-personalizado?
R: Normalmente de 15 a 30 dias, dependendo da disponibilidade de estoque e dos requisitos de espessura.
P: Existe serviço de amostra?
P: Qual é a quantidade mínima de pedido?
P: Como embalar os produtos?
P: Países exportados
P: Podemos visitar sua fábrica?
R: Claro, você é sempre bem-vindo!
Sobre Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE é um-armazenista e exportador conhecido. Somos um fornecedor de materiais de liga de aço inoxidável/carbono/níquel com 15+ experiência em exportação. Não fornecemos apenas tubos, placas, barras redondas, mas também acessórios para tubos, flanges, etc. Contacte-nos para mais informações e preços gratuitamente.
✅ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI (Identificação Positiva de Material)
✅Teste ultrassônico (de acordo com ASME VIII)
✅Inspeção-de terceiros (SGS/BV/DNV/LR)
✅NACE MR0175/ISO 15156
Autor: Chloé Pu
5+ Anos de Experiência Profissional na Indústria Metalúrgica de Aço Inoxidável, Liga de Níquel e Aço Carbono
Última atualização: 30 de julho de 2026 (horário de Pequim)
Tag: Placa de aço inoxidável 316L|Folha ASTM A240 TP316L, China, fabricantes, fábrica, preço, personalizado
Enviar inquérito
