Parafuso prisioneiro L7M
Fixadores
Tipo: Parafuso curto, parafuso em U, arruela plana, parafuso hexagonal (rosca completa, rosca parcial), parafuso de cabeça sextavada, arruela de pressão, haste rosqueada, porca sextavada
Tamanho: DIN:M6-M100, DIN:M6-M64, ASME 1/4"-5", 1/2"-2 1/2"
Padrões de produção: ASME B18.2.1, ASME B18.2.2, ASME B18.22.1, DIN931, DIN933, DIN912, DIN 934, DIN 125, DIN 127, DIN 975, DIN 976, DIN 3570
Acabamento: galvanizado a frio, galvanizado a quente, PTFE, zinco-níquel, revestimento preto, liso

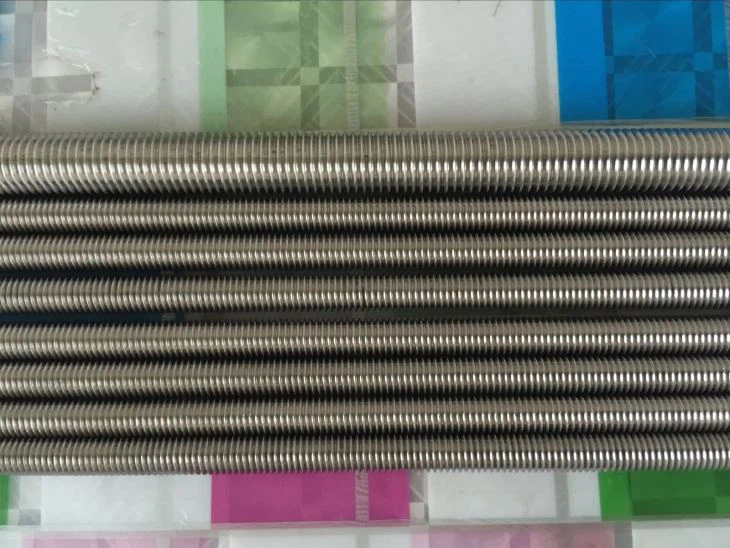

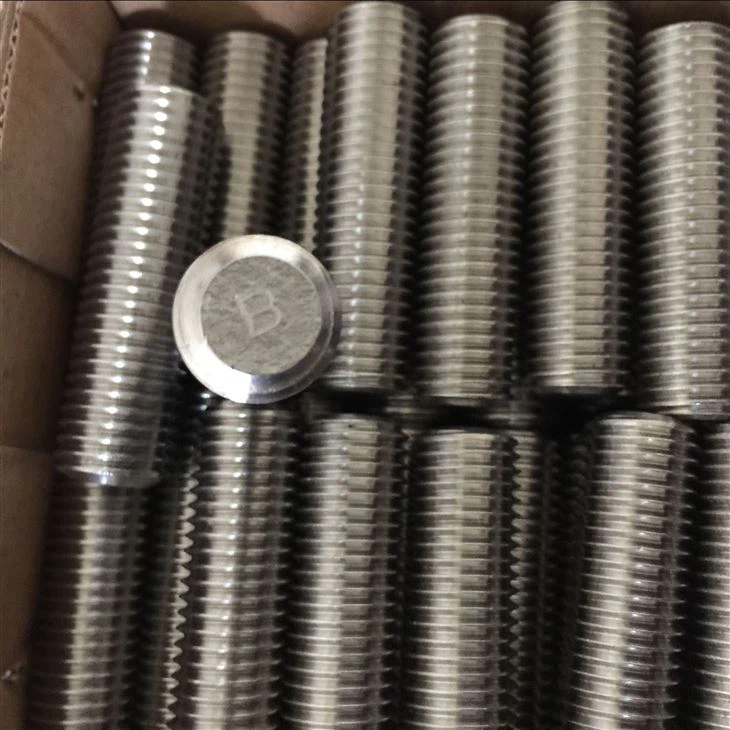

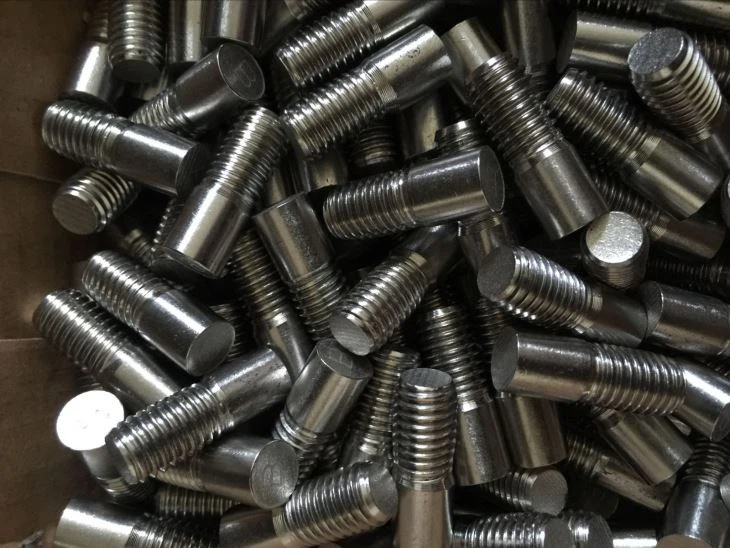

parafuso prisioneiro L7M
1. qual é o parafuso prisioneiro L7M
Os parafusos prisioneiros ASTM A320 L7 são especialmente projetados para desempenho em BAIXA temperatura. Esses fixadores são comumente usados para válvulas, flanges, conexões e vasos de pressão. As especificações da ASTM recomendam que um valor mínimo de impacto Charpy para os parafusos prisioneiros ASTM A320 L7M seja 20-ft-lbf @ -100F. O teste de impacto Charpy determina a quantidade total de energia que é absorvida por um material durante a fratura, indicando assim a tenacidade do entalhe do material. Este teste, também conhecido como teste de fratura pendular, remonta à virada do século 20, quando foi desenvolvido pela primeira vez por SB Russell e Georges Charpy, e ainda é usado para testar fixadores de alta qualidade e outros produtos até hoje.
2. Especificação dos parafusos ASTM A320 L7M
Padrões | Designação |
|---|---|
| ASTM | A320: Grau L7M, L7, B8, B8M |
| Requisitos de rosca dos parafusos Astm A320 | UNC & UNF, ASME B1.1, Classe 2A (Fastenal irá inspecionar e aceitar peças com um medidor de 1A sem passagem) |
| Processo de fabricação de parafusos Astm A320 | Cabeçalho a frio, trefilação de arame, tratamento térmico, rosqueamento de inserção, inspeção, chapeamento de superfície, embalagem |
| Tempo de entrega dos parafusos Astm A320 | o produto personalizado será de acordo com a exigência especial, o produto normal é de cerca de 7-15 dias |
| Revestimentos de parafusos ASTM A320 L7M | Cádmio, Óxido Negro, Teflon, Galvanizado, Zinco, Xilano, Outros Sob Consulta |
| Cabeça de Parafusos Astm A320 | Quadrado, Hex, Hex flange, Redondo, T-head, Flat & Triangular etc |
| Tipo de pescoço de parafusos ASTM A320 L7M | Quadrado, Hex, Oval, Triangular e Recartilhado etc |
Dimensões dos parafusos Astm A320 | ASME B18.3, B18.2.1 |
Origem do derretimento | América do Sul/Europa Oriental/Japão/Coreia |
Origem do produto | Feito na Índia |
Configuração de Roscas de Parafusos Astm A320 | B1.13M 6h Metric Coarse Threads e ASME B1.1 2A/3A Polegada Unified Threads |
Certificação de parafusos Astm A320 | Certificado duplo conforme os códigos ASME e ASTM |
Certificações Adicionais | Certificado Merkblatt AD 2000 W2, certificado PED 97/23/EC |
Requisitos obrigatórios | Livre de contaminação radioativa e por mercúrio |
Requisitos adicionais | Conformidade NACE MR0175 / MR0103 / ISO 15156 |
| Amostras de parafusos Astm A320 | Sim |
| Termos de pagamento | Western Union, T/T, Paypal, Trade Assurance 30 por cento de depósito e saldo antes do envio ou L/C |
3. Especificações ASTM Relacionadas
ASTM A193 / A193M – 16 : Especificações para Parafusamento de Alta Temperatura, com Coeficientes de Expansão Comparáveis aos Aços Inoxidáveis Austeníticos
ASTM A1082 / A1082M – 16 : Especificações para Endurecimento por Precipitação de Alta Resistência e Parafusamento Duplex de Aço Inoxidável para Aplicações de Uso Especial
ASTM F2281: Especificações para parafusos de aço inoxidável e liga de níquel, parafusos sextavados e prisioneiros, para resistência ao calor e designação de aplicações de alta temperatura
ASTM A1014 / A1014M – 16: Especificações para Parafusos de Endurecimento por Precipitação (UNS N07718) para Serviço de Alta Temperatura
ASTM A962 / A962M – 16a: Especificações para Requisitos Comuns para Aparafusamento Destinado ao Uso em Qualquer Temperatura, desde Criogênico até a Faixa de Deslizamento
ASTM A638 / A638M : Especificações para Barras de Superliga à Base de Ferro de Endurecimento por Precipitação, Forjados e Estoque de Forjamento para Serviço de Alta Temperatura
Dimensões dos parafusos sextavados pesados A320
Dimensão do parafuso sextavado pesado ASTM A320
Diâmetro (D) | Diâmetro do corpo (D) | Do outro lado dos apartamentos (F) | Atravessando os Cantos © | Altura da Cabeça (H) | Comprimentos da rosca (T) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
MÁX. | MIN | MÁX. | MIN | MÁX. | MIN | MÁX. | MIN | <> | > 6" | |
1/2 | 0.515 | 0.482 | 0.875 | 0.85 | 1.01 | 0.969 | 0.364 | 0.302 | 1.25 | 1.5 |
5/8 | 0.642 | 0.605 | 1.062 | 1.031 | 1.227 | 1.175 | 0.444 | 0.378 | 1.5 | 1.75 |
3/4 | 0.768 | 0.729 | 1.25 | 1.212 | 1.443 | 1.383 | 0.524 | 0.455 | 1.75 | 2 |
7/8 | 0.895 | 0.852 | 1.438 | 1.394 | 1.66 | 1.589 | 0.604 | 0.531 | 2 | 2.25 |
1 | 1.022 | 0.976 | 1.625 | 1.575 | 1.876 | 1.796 | 0.7 | 0.591 | 2.25 | 2.5 |
1 1/8 | 1.149 | 1.098 | 1.812 | 1.756 | 2.093 | 2.002 | 0.78 | 0.658 | 2.5 | 2.75 |
1 1/4 | 1.277 | 1.223 | 2 | 1.938 | 2.309 | 2.209 | 0.876 | 0.749 | 2.75 | 3 |
1 3/8 | 1.404 | 1.345 | 2.188 | 2.119 | 2.526 | 2.416 | 0.94 | 0.81 | 3 | 3.25 |
1 1/2 | 1.531 | 1.47 | 2.375 | 2.3 | 2.742 | 2.622 | 1.036 | 0.902 | 3.25 | 3.5 |
1 3/4 | 1.785 | 1.716 | 2.75 | 2.662 | 3.175 | 3.035 | 1.196 | 1.054 | 3.75 | 4 |
2 | 2.039 | 1.964 | 3.125 | 3.025 | 3.608 | 3.449 | 1.388 | 1.175 | 4.25 | 4.5 |
2 1/4 | 2.305 | 2.214 | 3.5 | 3.388 | 4.041 | 3.862 | 1.548 | 1.327 | 4.75 | 5 |
2 1/2 | 2.559 | 2.461 | 3.875 | 3.75 | 4.474 | 4.275 | 1.708 | 1.479 | 5.25 | 5.5 |
2 3/4 | 2.827 | 2.711 | 4.25 | 4.112 | 4.907 | 4.688 | 1.869 | 1.632 | 5.75 | 6 |
3 | 3.081 | 2.961 | 4.625 | 4.475 | 5.34 | 5.102 | 2.06 | 1.815 | 6.25 | 6. |
Dimensão do parafuso sextavado ASTM A320
**Todas as medidas em milímetros**
TAMANHO NOMINAL (D) | DIÂMETRO CORPORAL | ESPESSURA DA CABEÇA A193 | AROASTM A193 OS APARTAMENTOS | AROASTM A193 ESQUINAS | ||||
|---|---|---|---|---|---|---|---|---|
D (MÁX.) | D (MIN) | H (MÁX.) | H (MIN) | F (MAX) | F (MIN) | C (MÁX.) | C (MIN) | |
m10 | 10.00 | 9.78 | 6.63 | 6.17 | 17.00 | 15.73 | 18.48 | 17.77 |
m12 | 12.00 | 11.73 | 7.76 | 4.24 | 19.00 | 17.73 | 20.78 | 20.03 |
m14 | 14.00 | 13.73 | 9.09 | 8.51 | 22.00 | 20.67 | 24.25 | 23.35 |
m16 | 16.00 | 15.73 | 10.32 | 9.68 | 24.00 | 23.67 | 27.71 | 26.75 |
m20 | 20.00 | 19.67 | 12.88 | 12.12 | 30.00 | 29.16 | 34.64 | 32.95 |
m24 | 24.00 | 23.67 | 15.44 | 14.56 | 36.00 | 35.00 | 41.57 | 39.55 |
m30 | 30.00 | 29.67 | 19.48 | 17.92 | 46.00 | 45.00 | 53.12 | 50.85 |
m36 | 36.00 | 35.61 | 23.38 | 21.63 | 55.00 | 53.80 | 63.51 | 60.79 |
m42 | 42.00 | 41.38 | 26.97 | 25.03 | 65.00 | 62.90 | 75.06 | 71.71 |
m48 | 48.00 | 47.38 | 31.07 | 28.93 | 75.00 | 72.60 | 86.60 | 82.76 |
m56 | 56.00 | 55.26 | 36.2 | 33.80 | 85.00 | 82.20 | 98.15 | 93.71 |
m64 | 64.00 | 63.26 | 41.32 | 38.68 | 95.00 | 91.80 | 109.70 | 104.65 |
m72 | 72.00 | 71.26 | 46.45 | 43.55 | 105.00 | 101.40 | 121.24 | 115.60 |
m80 | 80.00 | 79.26 | 51.58 | 48.42 | 115.00 | 111.00 | 132.72 | 126.54 |
m90 | 90.00 | 89.13 | 57.74 | 54.26 | 130.00 | 125.50 | 150.11 | 143.07 |
m100 | 90.00 | 99.13 | 63.9 | 60.10 | 145.00 | 140.00 | 167.43 | 159.60 |
